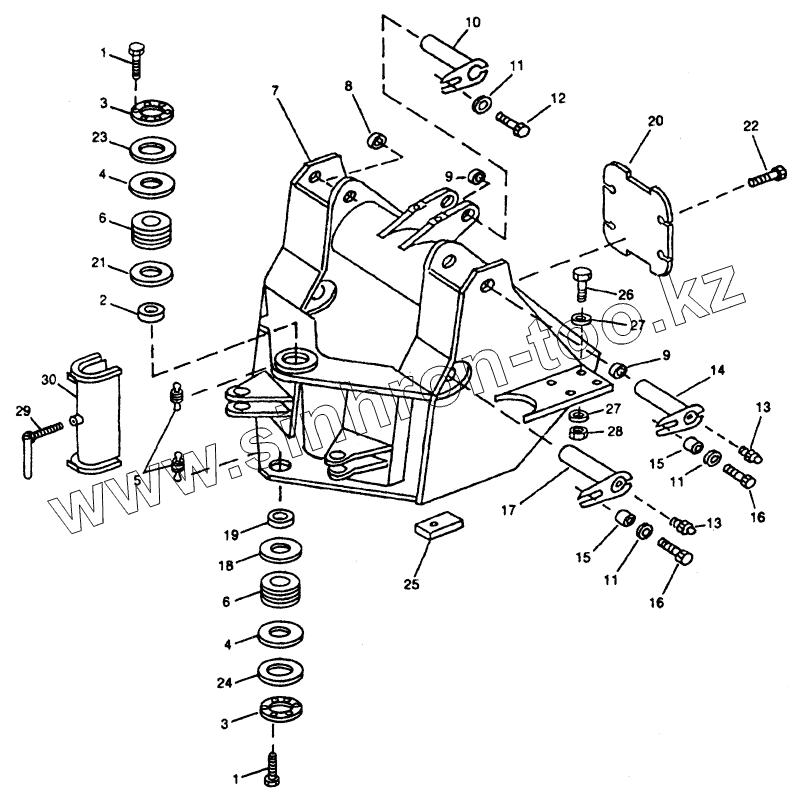

Каталог запасных частей к технике: Hitachi LX-150-2. FRAMES - LOADER FRAME

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

4

4

4

4

4

4

4

5

6

6

7

8

9

9

10

11

11

11

12

13

13

14

15

15

16

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
JD7798	JD7798		LUBRICATION FITTING
AT129503	AT129503		ROLLER BEARING
1	19M7493		CAP SCREW
2	T144442		SPACER
3	T140382		COVER
3	T130060		COVER
4	T140380		SHIM
4	T130059		SHIM
4	T130058		SHIM
4	T130057		SHIM
4	T140381		SHIM
4	T140379		SHIM
5	JD7763		LUBRICATION FITTING
6	AT150612		BUSHING
7	AT149480		FRAME
8	24H1240		WASHER
9	T101480		WASHER
10	AT102751		PIN
11	T146246		WASHER
12	19M8029		CAP SCREW
13	JD7847		LUBRICATION FITTING
14	AT103077		PIN
15	28H2499		BUSHING
16	19M7489		CAP SCREW
17	AT103049		PIN
18	T145895		SEAL
19	T144427		SPACER
20	T142510		COVER
21	AH75114		SEAL
22	19M7785		SCREW
23	T60752		SEAL
24	T145697		SEAL
25	T101635		STRAP
26	19M8000		CAP SCREW
27	24M7242		WASHER
28	14M7315		NUT
29	AT160033		HANDLE
30	AT156669		LOCKING COLLAR

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
