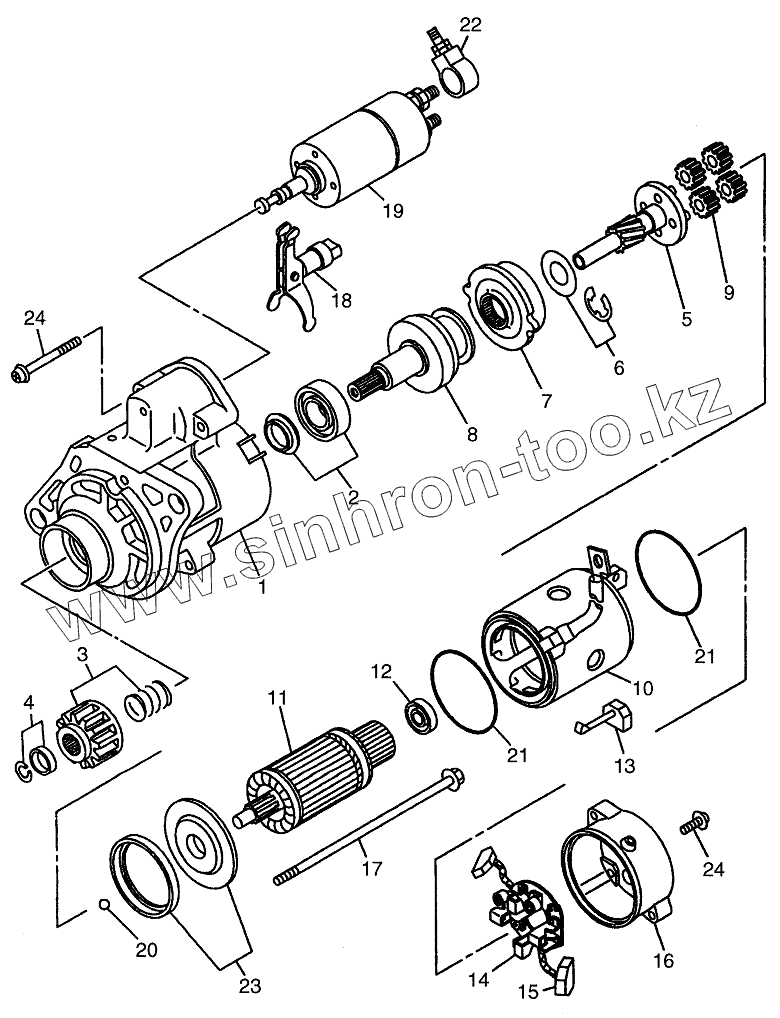

Каталог запасных частей к технике: Hitachi LX-130-7. STARTER (INNER PARTS)

Тип техники

Марка

Модель

Схема

А

A

1

1

2

2

3

3

4

5

5

6

7

8

8

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
А	1-81100-414-0		STARTER
A	1-81100-415-0		STARTER
1	1-81123-053-0		CASE
1	1-81123-084-0		CASE
2	1-81129-758-0		BEARING
2	1-81129-908-0		BEARING
3	1-81129-763-0		PINION
3	1-81129-763-0		PINION
4	8-94475-688-0		STOPPER
5	1-81129-759-0		CLUTCH
5	1-81129-909-0		CLUTCH
6	8-97116-484-0		WASHER
7	8-97178-153-0		GEAR
8	1-81129-761-0		CLUTCH
8	1-81129-910-0		CLUTCH
9	8-97116-490-0		GEAR
10	1-81129-766-0		YOKE
10	1-81129-907-0		YOKE
11	1-81121-075-0		ARMATURE
12	1-81129-837-0		BEARING
13	1-81116-066-0		BRUSH, (+)
14	1-81121-066-0		HOLDER
15	1-81129-768-0		SPRING
16	1-81115-229-0		COVER
17	1-81129-769-0		BOLT
18	1-81129-762-0		LEVER, SHIFT
19	1-81151-110-0		SWITCH, ENGAGE STARTER
19	1-81151-122-0		SWITCH, ENGAGE STARTER
20	8-97116-515-0		BALL
21	1-81129-767-0		GASKET
22	1-81129-764-0		COVER
23	8-97116-489-0		GASKET
24	1-81129-765-0		SCREW SET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
