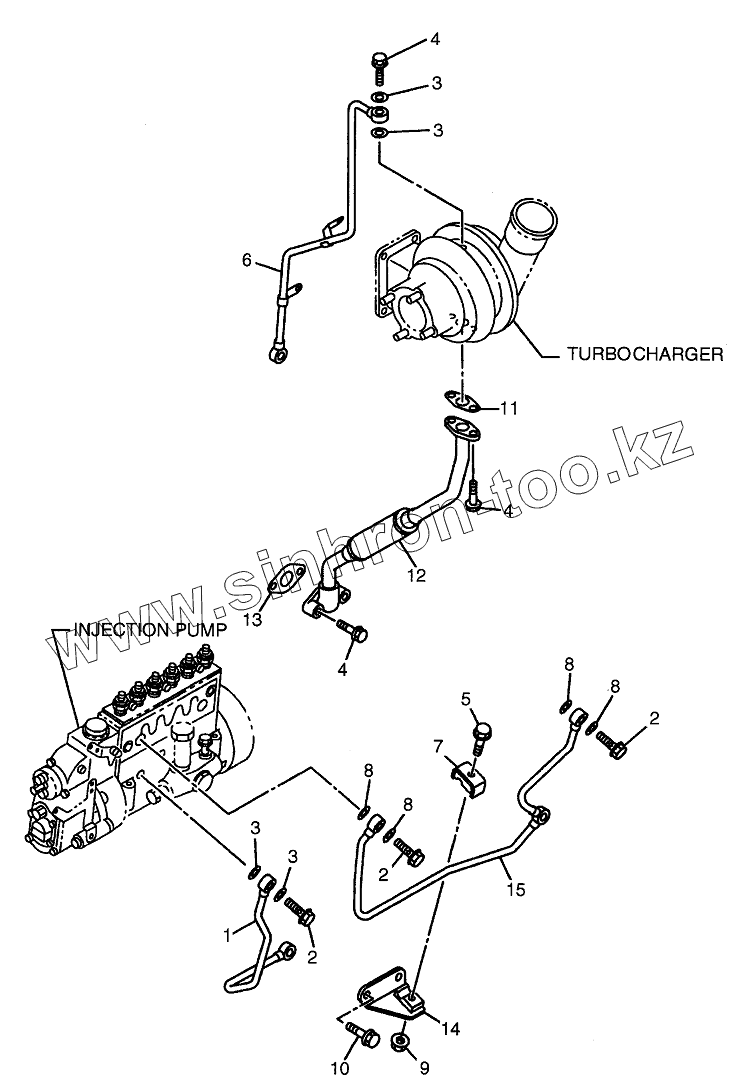

Каталог запасных частей к технике: Hitachi LX-130-7. OIL PIPING

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

3

3

3

4

4

4

4

4

5

5

6

7

8

8

8

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8-94394-193-0		PIPE
2	1-09675-077-0		BOLT
2	1-09675-085-0		BOLT
2	1-09675-086-0		BOLT, JOINT
3	1-09630-084-0		GASKET
3	1-09630-085-0		GASKET
4	1-09675-229-0		BOLT
4	0-2808-0840-0		BOLT
4	0-2868-0825-0		BOLT
5	0-2888-1420-0		BOLT
5	0-2808-0622-0		BOLT
6	1-13313-948-0		PIPE
7	1-09701-091-0		CLIP
8	1-09630-083-0		GASKET
9	0-9115-0210-0		NUT
10	0-2808-0816-0		BOLT
11	8-94390-641-0		GASKET
12	1-13313-949-0		PIPE
13	8-94394-671-0		GASKET
14	1-13319-061-1		BRACKET
15	1-13313-910-1		PIPE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
