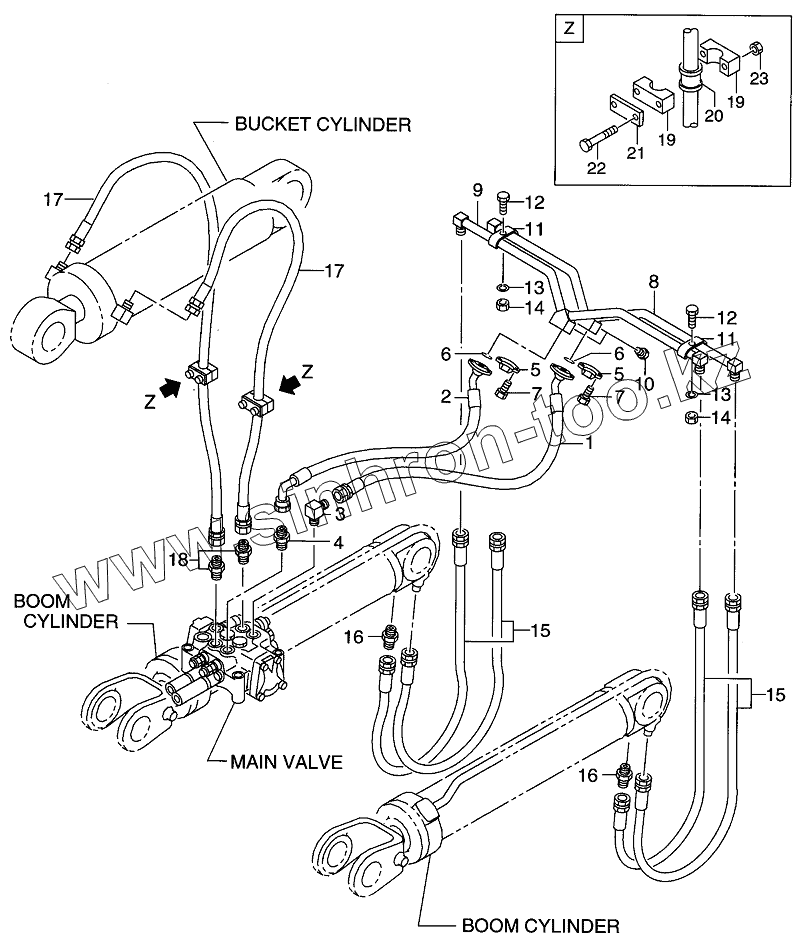

Каталог запасных частей к технике: Hitachi LX-130-7. HYDRAULIC SYSTEM (BOOM & BUCKET)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

19

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	26567-62191		HOSE
2	26567-62201		HOSE
3	26437-62341		ELBOW
4	04134-21010		NIPPLE
5	26607-62571		FLANGE, SPLIT
6	26607-62631		O-RING
7	01116-10030		BOLT
8	26767-60201		TUBE
9	26767-60211		TUBE
10	24047-92101		PLUG
11	26437-62381		CLAMP
12	01110-10060		BOLT
13	02010-00010		WASHER
14	01401-00010		NUT
15	26757-62111		HOSE
16	04134-20606		NIPPLE
17	26757-62081		HOSE
18	04134-20606		NIPPLE
А	26437-62491		CLAMP ASSY
19	26437-62561		CLAMP
20	26437-62581		RING, RUBBER
21	26507-62321		PLATE
22	01110-10100		BOLT
23	01401-00010		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
