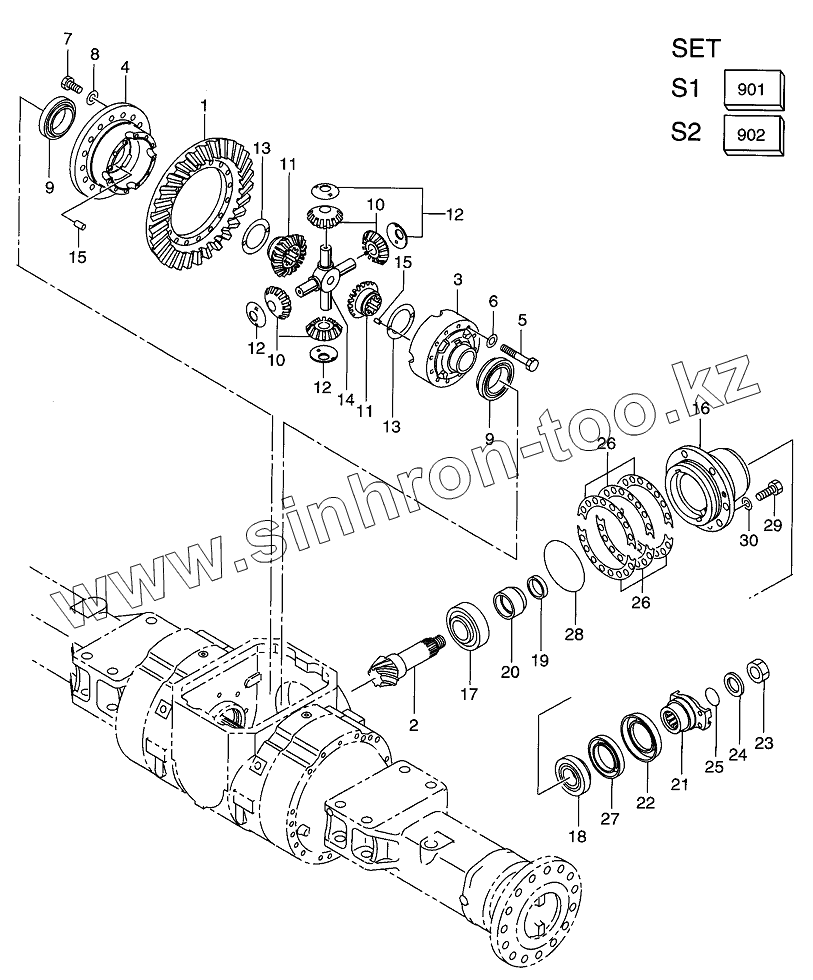

Каталог запасных частей к технике: Hitachi LX-130-7. DRIVE AXLE-FRONT (2/2)

Тип техники

Марка

Модель

Схема

901

902

902

1

2

3

4

4

5

6

7

8

9

9

10

10

11

11

12

12

12

13

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

26

26

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
А1	16563-00001		AXLE ASSY
А1	16563-00002		AXLE ASSY
901	16563-57001		PINION & RING SET
902	16753-57011		DIFF CASE SET
902	16563-57011		DIFF CASE SET
1	16563-52001		GEAR, RING
2	16563-52011		GEAR, PINION
3	16423-52201		CASE, (B)
4	16753-52021		CASE, (A)
4	16563-52031		CASE, (A)
5	01106-12100		BOLT
6	16113-02581		WASHER
7	01106-16035		BOLT
8	190А3-02051		WASHER
9	16523-52091		BEARING
10	16523-52041		GEAR, PINION
11	16523-52051		GEAR, SIDE
12	16753-52101		WASHER
13	10060-12121		WASHER
14	16423-52031		SPIDER
15	10060-12041		PIN
16	16423-52043		CAGE, BEARING
17	101К3-52091		BEARING
18	16423-52381		BEARING
19	16423-52371		SPACER
20	16423-52361		SPACER
21	16753-52053		FLANGE
22	16423-52171		COVER, DUST
23	16323-52651		NUT
24	16563-52021		WASHER
25	03330-00290		О RING
26	16423-52141		SHIM
26	16423-52151		SHIM
26	16423-52161		SHIM
27	16423-52093		SEAL, OIL
28	03310-01650		О RING
29	01106-12035		BOLT
30	26063-02111		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
