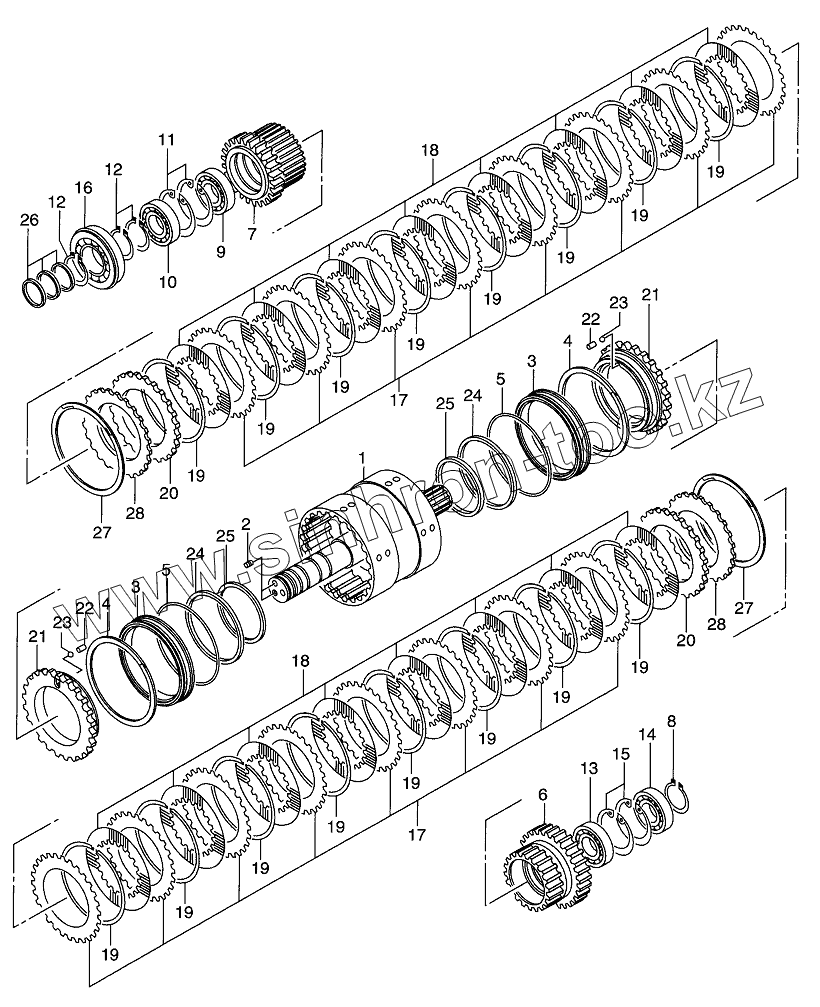

Каталог запасных частей к технике: Hitachi LX-130-7. CLUTCH (FORWARD & REVERSE)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16422-50392 | SHAFT&DRUM | |
| 2 | 14813-82341 | PLUG | |
| 3 | 16422-52982 | SPACER | |
| 4 | 16422-53152 | RING, SNAP | |
| 5 | 16422-53141 | O-RING | |
| 6 | 16562-52171 | GEAR | |
| 7 | 16562-52091 | GEAR | |
| 8 | 02100-00045 | RING, SNAP | |
| 9 | 03001-06010 | BEARING | |
| 10 | 03011-06010 | BEARING | |
| 11 | 02110-00080 | RING, SNAP | |
| 12 | 02100-00050 | RING, SNAP | |
| 13 | 03001-06009 | BEARING | |
| 14 | 03011-06009 | BEARING | |
| 15 | 02110-00075 | RING, SNAP | |
| 16 | 03006-06310 | BEARING | |
| 17 | 16422-52271 | PLATE | |
| 18 | 16422-52281 | PLATE | |
| 19 | 16422-52712 | SPRING | |
| 20 | 16772-53131 | PLATE, END | |
| А | 16422-50381 | PISTON ASSY | |
| 21 | PISTON | PISTON | |
| 22 | 16422-53161 | SEAT, VALVE | |
| 23 | 03190-00006 | BALL | |
| 24 | 16422-53731 | RING, SEAL | |
| 25 | 16422-53741 | RING, SEAL | |
| 26 | 16422-52741 | RING, SEAL | |
| 27 | 16832-53031 | RING, SNAP | |
| 28 | 16762-53062 | SPRING, BELLEVILLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
