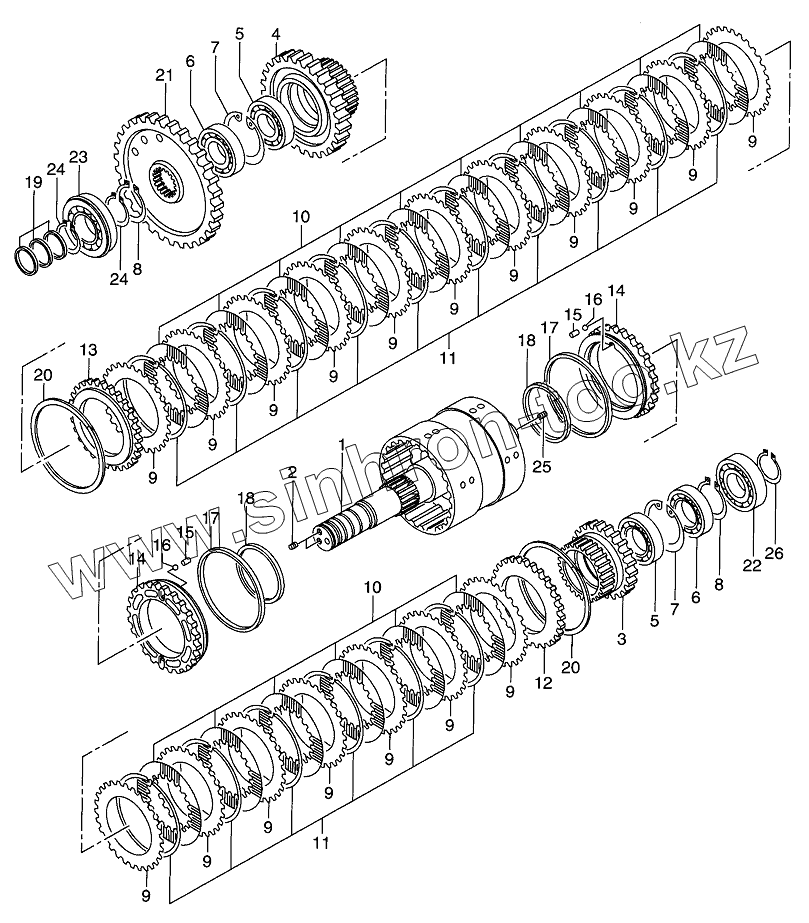

Каталог запасных частей к технике: Hitachi LX-130-7. CLUTCH (3RD & 4TH)
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16752-50332 | SHAFT&DRUM | |
| 2 | 14813-82341 | PLUG | |
| 3 | 16752-52931 | GEAR | |
| 4 | 16562-52121 | GEAR | |
| 5 | 03001-06012 | BEARING | |
| 6 | 03011-06012 | BEARING | |
| 7 | 02110-00095 | RING, SNAP | |
| 8 | 02100-00060 | RING, SNAP | |
| 9 | 16422-52271 | PLATE | |
| 10 | 16422-52281 | PLATE | |
| 11 | 16422-52712 | SPRING | |
| 12 | 16422-52351 | PLATE, END | |
| 13 | 16422-52351 | PLATE, END | |
| А | 16422-50372 | PISTON ASSY | |
| 14 | PISTON | PISTON | |
| 15 | 16422-53161 | SEAT, VALVE | |
| 16 | 03190-00006 | BALL | |
| 17 | 16422-53701 | RING, SEAL | |
| 18 | 16422-53741 | RING, SEAL | |
| 19 | 16422-52741 | RING, SEAL | |
| 20 | 16832-53031 | RING, SNAP | |
| 21 | 16752-52971 | GEAR | |
| 22 | 03000-06309 | BEARING | |
| 23 | 03006-06310 | BEARING | |
| 24 | 02100-00050 | RING, SNAP | |
| 25 | 14813-82331 | PLUG | |
| 26 | 02100-00045 | RING, SNAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
