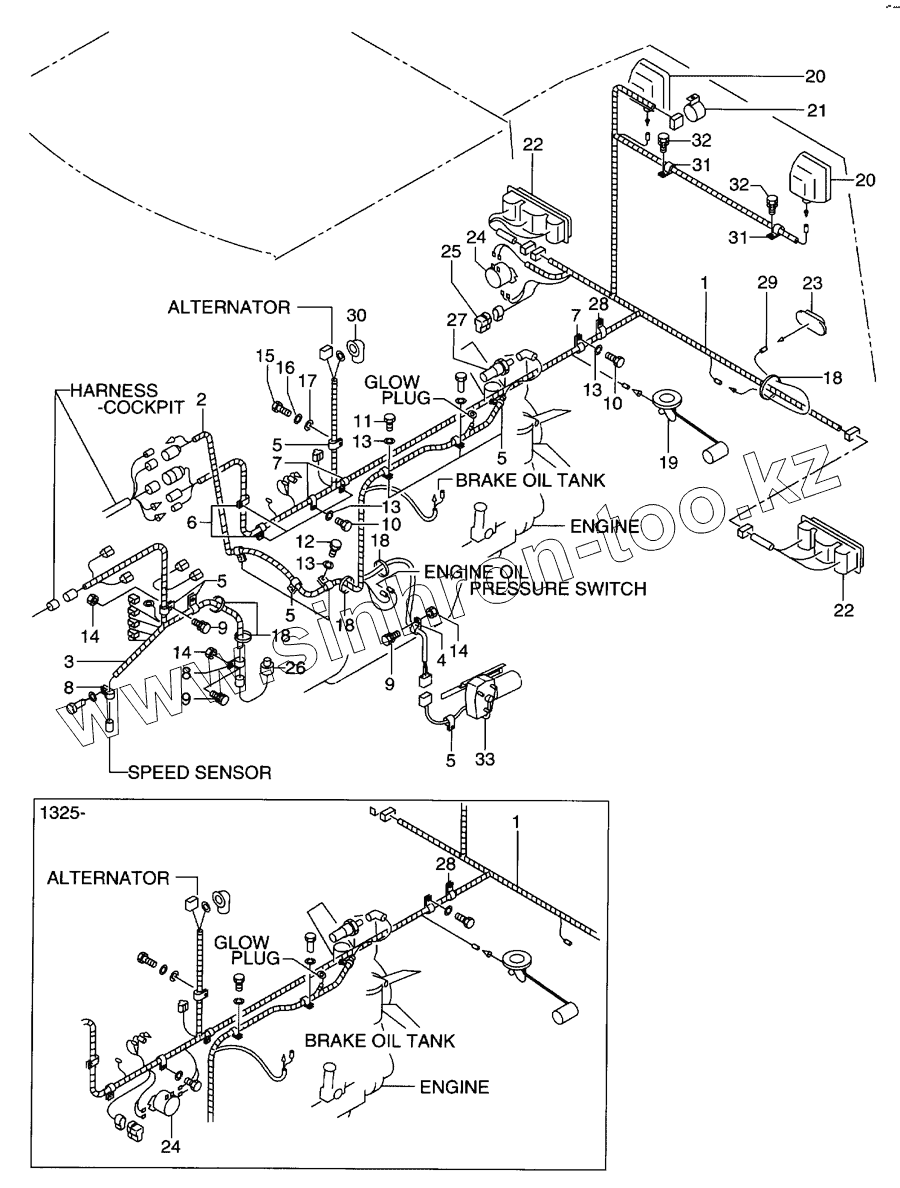

Каталог запасных частей к технике: Hitachi LX-110-7. Wiring(rear frame)(-2100)
1
1
2
2
3
4
5
5
5
5
5
6
7
7
8
8
9
9
9
9
10
10
11
12
13
13
13
13
14
14
14
14
15
16
17
18
18
18
18
18
19
20
20
21
22
22
22
23
24
24
25
26
27
28
28
28
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26482-42033 | WIRE HARNESS,SIDE | |
| 1 | 26482-42032 | WIRE HARNESS,SIDE | |
| 2 | 26482-42132 | WIRE HARNESS,ENGINE | |
| 2 | 26482-42131 | WIRE HARNESS,ENGINE | |
| 3 | 26482-42041 | WIRE HARNESS, TRANSMISSION | |
| 4 | 26602-42041 | CLIP | |
| 5 | 26602-42071 | CLIP | |
| 6 | 26602-42101 | CLIP | |
| 7 | 26602-42181 | CLIP | |
| 8 | 26602-42951 | CLIP | |
| 9 | 01183-10020 | BOLT&WASHER | |
| 9 | 01183-10020 | BOLT&WASHER | |
| 10 | 01110-10016 | BOLT | |
| 11 | 01100-10020 | BOLT | |
| 12 | 01110-10020 | BOLT | |
| 13 | 02010-00010 | WASHER | |
| 14 | 01401-00010 | NUT | |
| 14 | 01401-00010 | NUT | |
| 15 | 01100-05016 | BOLT | |
| 16 | 02000-00006 | WASHER | |
| 17 | 02000-00008 | WASHER | |
| 18 | 04913-11200 | BAND | |
| 18 | 04913-11200 | BAND | |
| 19 | 26382-42021 | FUEL SENDING UNIT | |
| 20 | 26382-42241 | WORKING LAMP | |
| 21 | 26752-42721 | BUZZER | |
| 22 | 26402-42101 | REAR COMBINATION LAMP, LH | |
| 22 | 26402-42111 | REAR COMBINATION LAMP, RH | |
| 23 | 26602-40571 | LAMP, LICENCE | |
| 24 | 26401-07031 | BATTERY RELAY | |
| 25 | 21152-42091 | DIODE | |
| 26 | 26402-42251 | PRESSURE SWITCH | |
| 27 | 21942-42161 | SENDING UNIT, T/C OIL TEMP. | |
| 28 | 26602-42211 | CLIP | |
| 28 | 26602-42941 | CLIP | |
| 29 | 26382-42591 | WIRE HARNESS, LISENCE LAMP | |
| 30 | 26401-07011 | CAP | |
| 31 | 26602-42021 | CLIP | |
| 32 | 01183-08020 | BOLT | |
| 33 | 26481-07001 | STOPPER MOTOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
