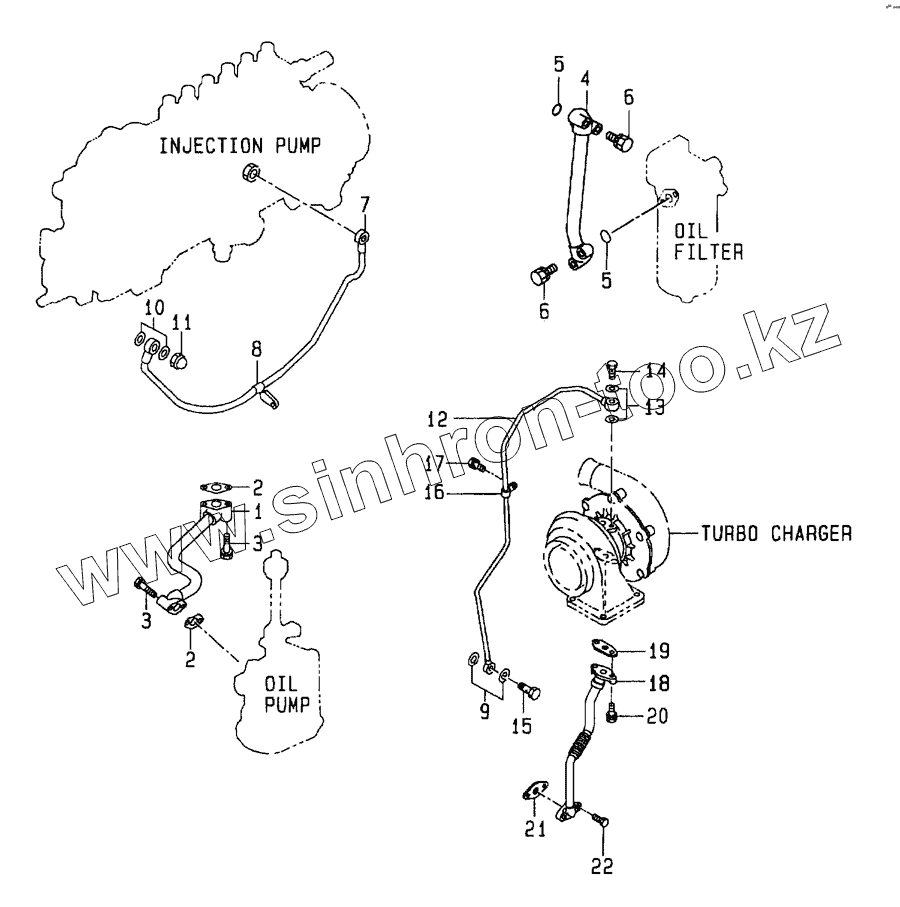

Каталог запасных частей к технике: Hitachi LX-110-7. Oil pipe

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 1-13311-532-2 PIPE
K 1-87811-223-3 REPAIR KIT
2 9-09921-188-0 PACKING
3 0-2808-0840-0 BOLT
4 5-13311-119-0 PIPE
5 1-09623-462-0 O RING
6 0-2868-0840-0 BOLT
7 1-13313-603-0 PIPE
8 9-09917-105-1 CLIP
9 1-09630-084-0 GASKET
10 1-09630-083-0 GASKET
11 9-09844-022-0 NUT
12 1-13313-599-0 PIPE
13 9-0957-1410-0 GASKET
14 8-94107-713-2 BOLT,EYE
15 1-09675-081-0 BOLT,EYE
16 5-09704-054-1 CLIP
17 0-2808-0812-0 BOLT
18 1-13313-611-0 PIPE
19 1-09637-058-1 PACKING
20 0-2878-1025-0 BOLT
21 1-09637-060-0 PACKING
22 0-2808-0850-0 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
