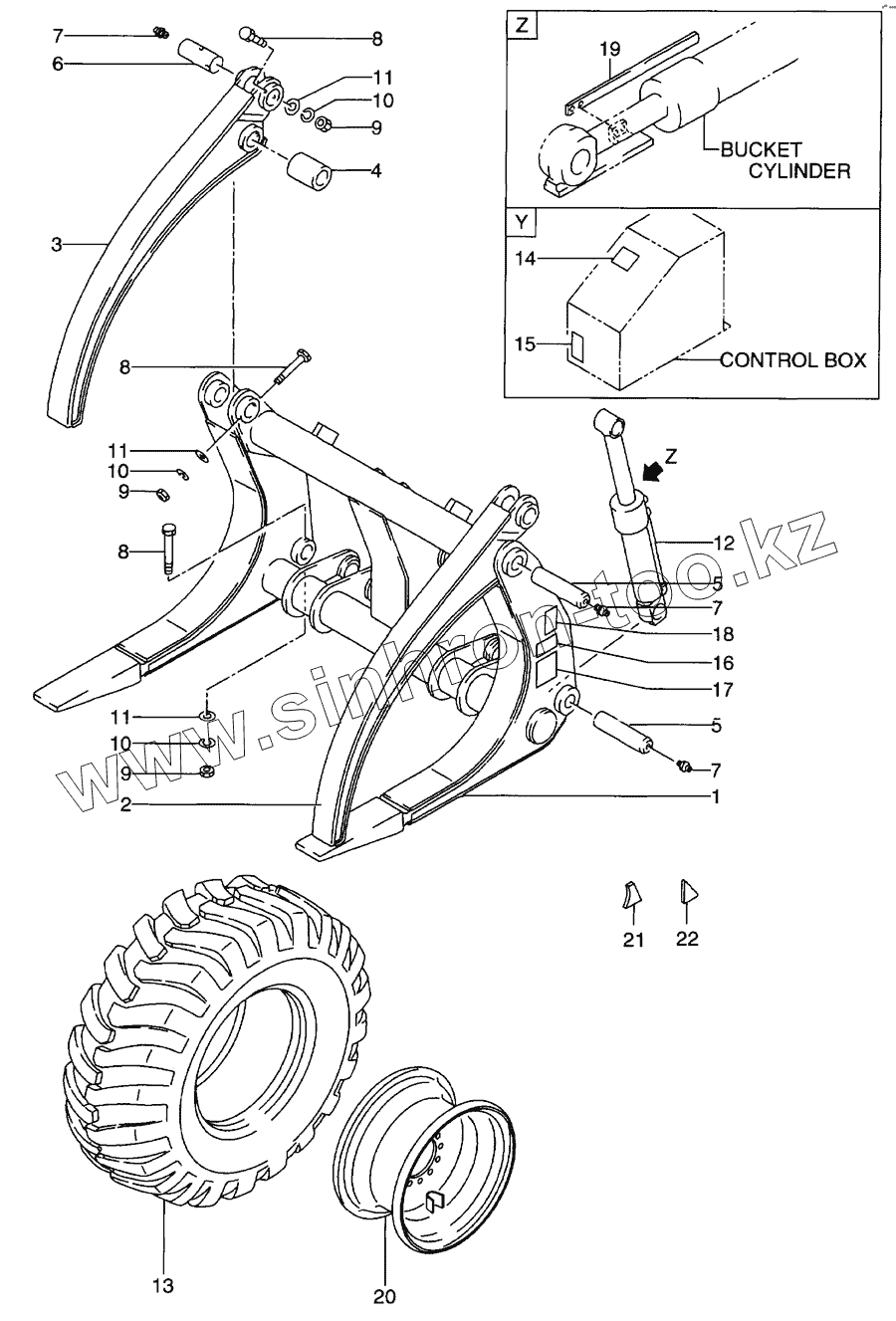

Каталог запасных частей к технике: Hitachi LX-110-7. Logger(TL047-648)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
A
1
2
3
4
5
5
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
A 56440-54681 LOGGER ASSY
1 56440-54691 CARRIER,FORK
2 56440-54811 CLAMP,LH
3 56440-54821 CLAMP,RH
4 26388-72241 BUSHING
5 56440-54621 PIN
6 56430-52451 PIN
7 04901-00100 FITTING, GREASE
8 01116-12140 BOLT
9 01401-10012 NUT
10 02010-00012 WASHER
11 02000-00012 WASHER
12 56380-56271 CLAMP CYLINDER
13 26424-42011 TIRE
14 56380-60111 DECAL
15 26409-12111 DECAL,LEVER LOCK
16 56400-52011 DECAL
17 56400-52021 DECAL
18 290A9-13001 DECAL
19 56420-50731 BAR,LEVELER
20 26424-42001 WHEEL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
