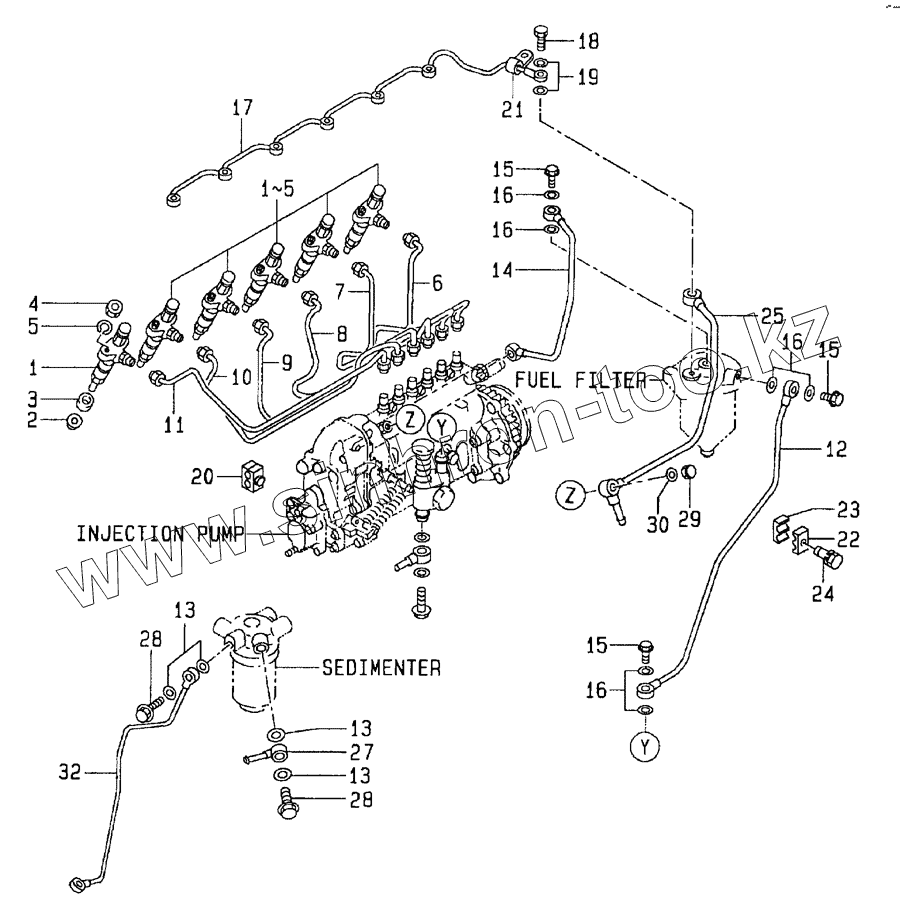

Каталог запасных частей к технике: Hitachi LX-110-7. Injection piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
27
28
28
28
29
30
32
Позиция на иллюстрации Заводской номер детали Название детали
1 1-15300-394-0 NOZZLE
K 1-87811-223-3 REPAIR KIT
2 5-15315-003-0 PACKING
3 9-15339-051-0 COVER,DUST
4 9-0911-0408-0 NUT
5 9-0915-0508-0 WASHER
6 1-15415-847-0 PIPE,NO.1
7 1-15415-848-0 PIPE,N0.2
8 1-15415-849-0 PIPE,N0.3
9 1-15415-850-0 PIPE.NO.4
10 1-15415-851-1 PIPE,N0.5
11 1-15415-852-1 PIPE.NO.6
12 1-15415-844-0 PIPE
13 1-09630-085-0 GASKET
14 1-15415-845-0 PIPE
15 1-09675-086-0 BOLT, JOINT
16 1-09630-085-0 GASKET
17 1-15412-471-1 PIPE
18 1-09675-037-1 BOLT
19 1-09630-082-0 GASKET
20 9-15419-612-0 CLIP
21 9-0952-4555-0 CLIP
22 5-09709-103-0 CLIP
23 5-09709-104-0 CLIP
24 0-5004-0630-0 BOLT
25 1-15415-846-0 PIPE
26 9-15419-613-0 CLIP
27 5-15411-223-1 PIPE
28 1 -09675-086-0 BOLT,EYE
28 1-09675-063-0 BOLT
29 1-09468-002-1 NUT
30 1-09630-085-0 GASKET
31 9-15419-614-0 CLIP
32 1-15415-884-0 PIPE
