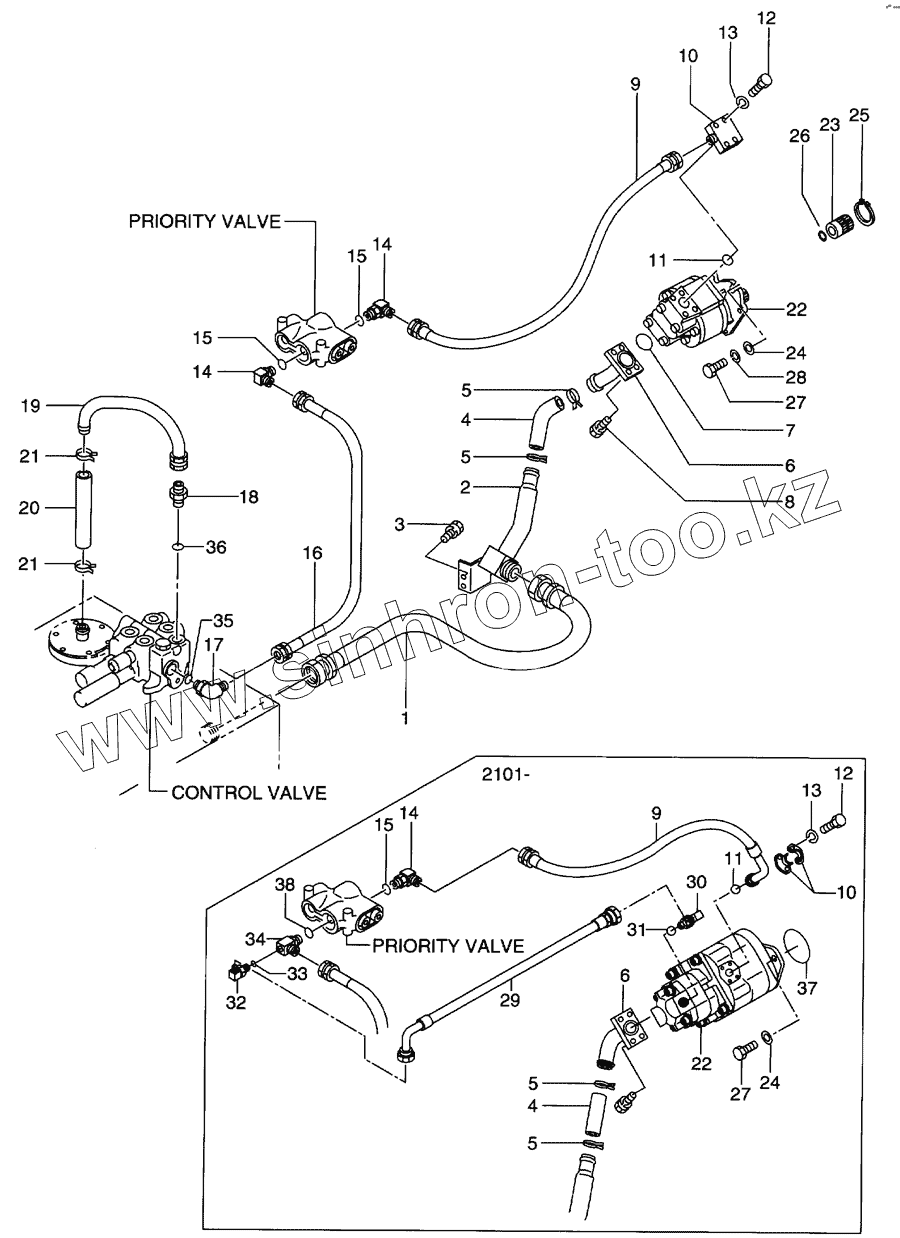

Каталог запасных частей к технике: Hitachi LX-110-7. Hydraulic line(suction)
1
2
2
3
4
4
4
5
5
5
5
5
6
6
6
7
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
20
21
21
22
22
22
23
23
24
24
24
25
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26417-62061 | HOSE | |
| 2 | 26417-62071 | ADAPTER | |
| 2 | 26487-62031 | TUBE | |
| 3 | 01183-12025 | BOLT&WASHER | |
| 4 | 04710-14013 | HOSE | |
| 4 | 26487-62091 | HOSE | |
| 5 | 04911-00054 | CLIP | |
| 5 | 04911-00063 | CLIP | |
| 6 | 26427-62031 | TUBE | |
| 6 | 26487-62041 | TUBE | |
| 7 | 26607-62651 | O-RING | |
| 8 | 01183-12035 | BOLT&WASHER | |
| 9 | 26427-62001 | HOSE | |
| 9 | 26487-62071 | HOSE | |
| 10 | 26607-62561 | FLANGE | |
| 10 | 26447-62051 | ADAPTER | |
| 11 | 26607-62641 | O-RING | |
| 11 | 26607-62621 | О-RING | |
| 12 | 01116-12050 | BOLT | |
| 12 | 01170-08030 | BOLT | |
| 13 | 02011-00012 | WASHER | |
| 13 | 26487-62111 | WASHER | |
| 14 | 26387-62541 | ELBOW | |
| 14 | 26487-62061 | ELBOW | |
| 15 | 26097-62631 | O RING | |
| 15 | 26197-62181 | O RING | |
| 16 | 26407-62111 | HOSE | |
| 17 | 04150-20606 | ELBOW | |
| 18 | 04134-21010 | NIPPLE | |
| 19 | 26407-62061 | TUBE | |
| 20 | 26407-62051 | HOSE | |
| 21 | 04911-00044 | CLIP | |
| 22 | 26437-12012 | MAIN PUMP | |
| 22 | 26487-12001 | PUMP,MAIN | |
| 23 | 26417-12001 | SLEEVE | |
| 23 | 26487-12011 | SLEEVE | |
| 24 | 190A3-02051 | WASHER | |
| 24 | 26197-92291 | WASHER | |
| 25 | 02100-00045 | RING, SNAP | |
| 26 | 02110-00028 | RING, SNAP | |
| 26 | 02110-00020 | RING,SNAP | |
| 27 | 01116-16045 | BOLT | |
| 27 | 01116-14040 | BOLT | |
| 28 | 02011-00016 | WASHER | |
| 29 | 26487-62081 | HOSE | |
| 30 | 21787-92181 | ELBOW | |
| 31 | 03320-00240 | O-RING | |
| 32 | 04150-20404 | ELBOW | |
| 33 | 03320-00180 | O-RING | |
| 34 | 26487-62101 | TEE | |
| 35 | 03320-00240 | O-RING | |
| 36 | 03320-00290 | О-RING | |
| 37 | 205N7-12011 | O RING | |
| 38 | 26197-62181 | O RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
