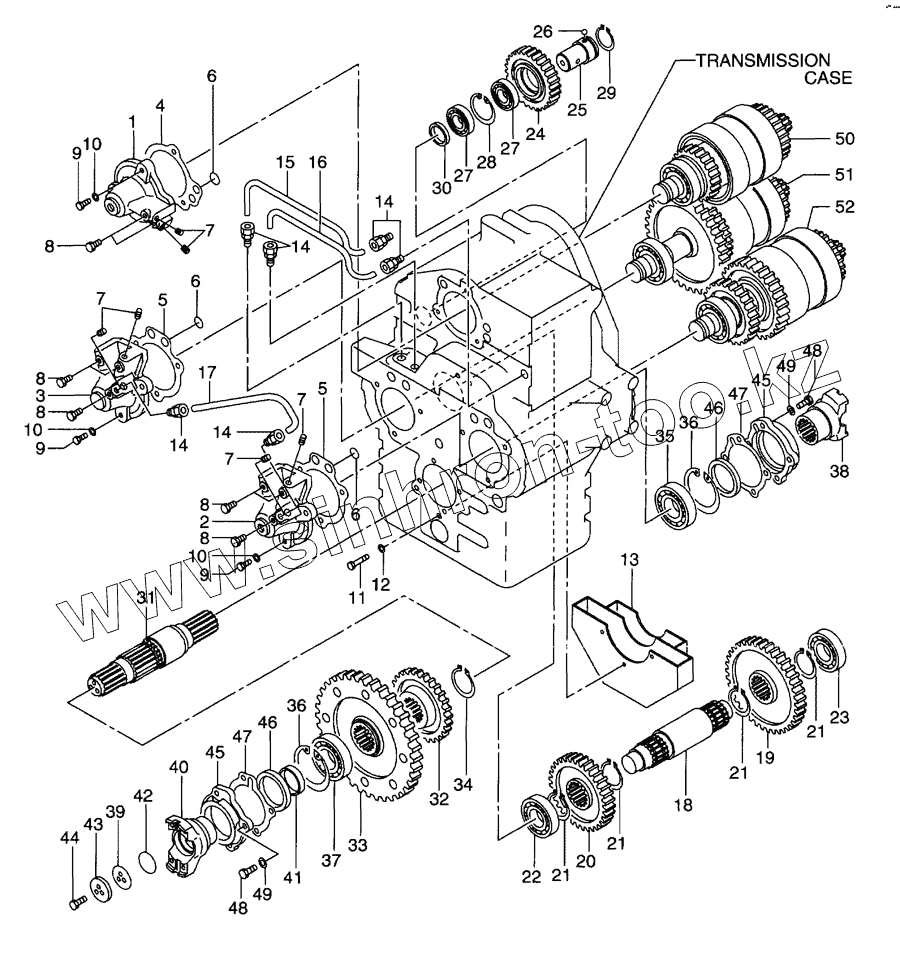

Каталог запасных частей к технике: Hitachi LX-110-7. Drive unit(2/3)
A1
A1
1
2
3
4
5
5
6
6
6
7
7
7
7
8
8
8
8
8
9
9
9
10
10
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
45
46
46
47
47
48
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| A1 | 16422-50006 | DRIVE UNIT | |
| A1 | 16492-50001 | DRIVE UNIT ASSY | |
| 1 | 16422-52382 | CAP, DISTRIBUTOR | |
| 2 | 16422-53183 | CAP,DISTRIBUTOR | |
| 3 | 16422-53192 | CAP, DISTRIBUTOR | |
| 4 | 16422-52441 | GASKET | |
| 5 | 16422-53201 | GASKET | |
| 6 | 03300-00150 | О RING | |
| 7 | 14813-82421 | PLUG | |
| 8 | 24047-92111 | PLUG | |
| 9 | 01110-10040 | BOLT | |
| 10 | 02010-00010 | WASHER | |
| 11 | 16422-53511 | BOLT | |
| 12 | 14092-52231 | WASHER | |
| 13 | 16422-53041 | BAFFLE, OIL | |
| 14 | 16402-53861 | CONNECTOR | |
| 14 | 16402-53862 | CONNECTOR | |
| 15 | 16422-53261 | TUBE | |
| 16 | 16422-53281 | TUBE | |
| 17 | 16422-53351 | TUBE | |
| 18 | 16752-52981 | SHAFT, IDLER | |
| 19 | 16752-53301 | GEAR | |
| 20 | 16752-53311 | GEAR | |
| 21 | 02100-00060 | RING, SNAP | |
| 22 | 03000-06309 | BEARING | |
| 23 | 03000-06310 | BEARING | |
| 24 | 16422-53801 | GEAR | |
| 25 | 16422-52911 | SHAFT | |
| 26 | 03190-00010 | BALL | |
| 27 | 03001-06009 | BEARING | |
| 28 | 02110-00075 | RING, SNAP | |
| 29 | 02110-00055 | RING, SNAP | |
| 30 | 16422-52941 | SPACER | |
| 31 | 16752-53251 | SHAFT,OUTPUT | |
| 32 | 16422-52141 | GEAR | |
| 33 | 16422-53361 | GEAR | |
| 34 | 02100-00070 | RING, SNAP | |
| 35 | 03000-06212 | BEARING | |
| 36 | 02110-00110 | RING, SNAP | |
| 37 | 16422-52931 | BEARING | |
| 38 | 16422-50361 | FLANGE | |
| 39 | 18563-43041 | SHIM | |
| 39 | 18563-42551 | SHIM | |
| 40 | 16422-52461 | FLANGE | |
| 41 | 16422-52861 | SPACER | |
| 42 | 03330-00310 | O-RING | |
| 43 | 16422-52491 | PLATE, RETAINER | |
| 44 | 01106-12030 | BOLT | |
| 45 | 16422-52431 | CAP, BEARING | |
| 46 | 16603-53301 | SEAL, OIL | |
| 47 | 16422-52451 | GASKET | |
| 48 | 01110-10030 | BOLT | |
| 49 | 02010-00010 | WASHER | |
| 50 | CLUTCH | CLUTCH | |
| 51 | CLUTCH | CLUTCH | |
| 52 | CLUTCH | CLUTCH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
