Каталог запасных частей к технике: Hitachi LX-110-7. Drive axle - rear(1/3)

Тип техники

Марка

Модель

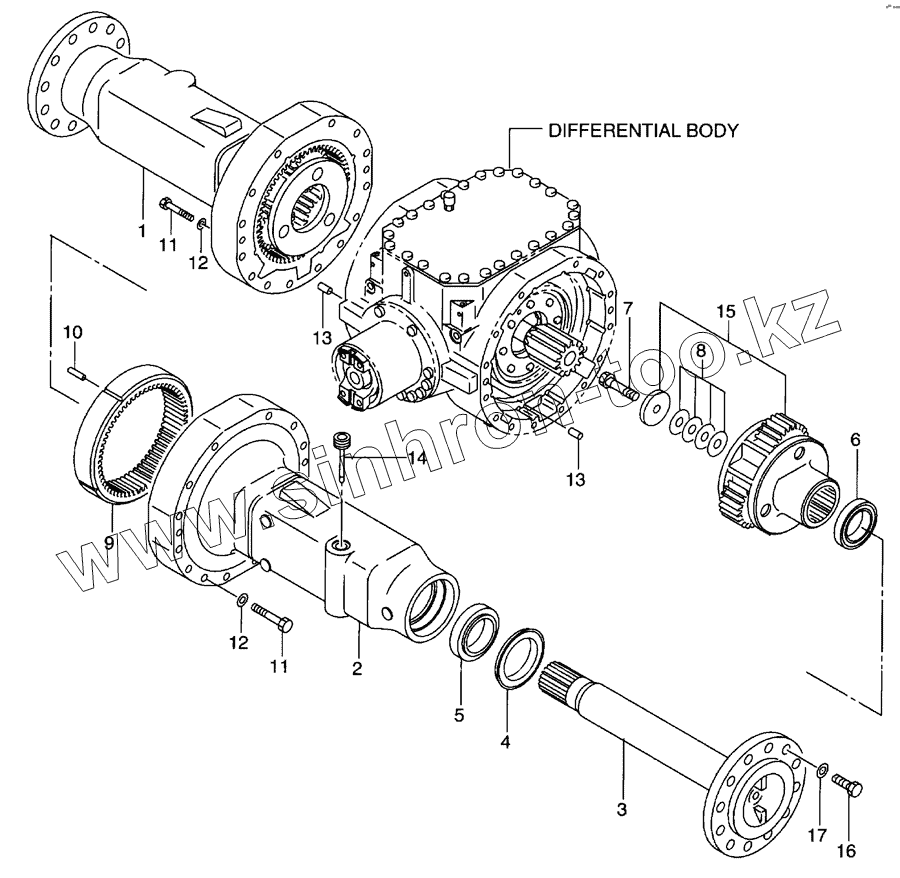

Схема

1

2

3

4

5

6

7

8

8

8

8

8

9

10

11

11

12

12

13

13

13

14

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
A1	16423-00013		REAR AXLE ASSY
A1	16483-00011		REAR AXLE ASSY
1	16423-02042		TUBE,AXLE
2	16423-02052		TUBE,AXLE
3	16423-02061		SHAFT,AXLE
4	16423-02071		SEAL,OIL
5	16423-02081		BEARING
6	16323-52341		BEARING
7	16413-02251		BOLT
8	16413-02271		SHIM
8	16413-02281		SHIM
8	16413-02291		SHIM
8	16413-02301		SHIM
8	16413-02311		SHIM
9	16413-02131		GEAR,RING
10	16403-02351		PIN
11	01106-16110		BOLT
12	190A3-02051		WASHER
13	02212-10032		PIN
13	02212-16032		PIN
14	16063-02481		GAUGE,LEVEL
14	16403-02331		GAUGE,LEVEL
15	PLANETCARRIER		PLANET CARRIER
15	16483-00201		PLANET CARRIER
16	01106-24050		BOLT
17	26604-42011		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
