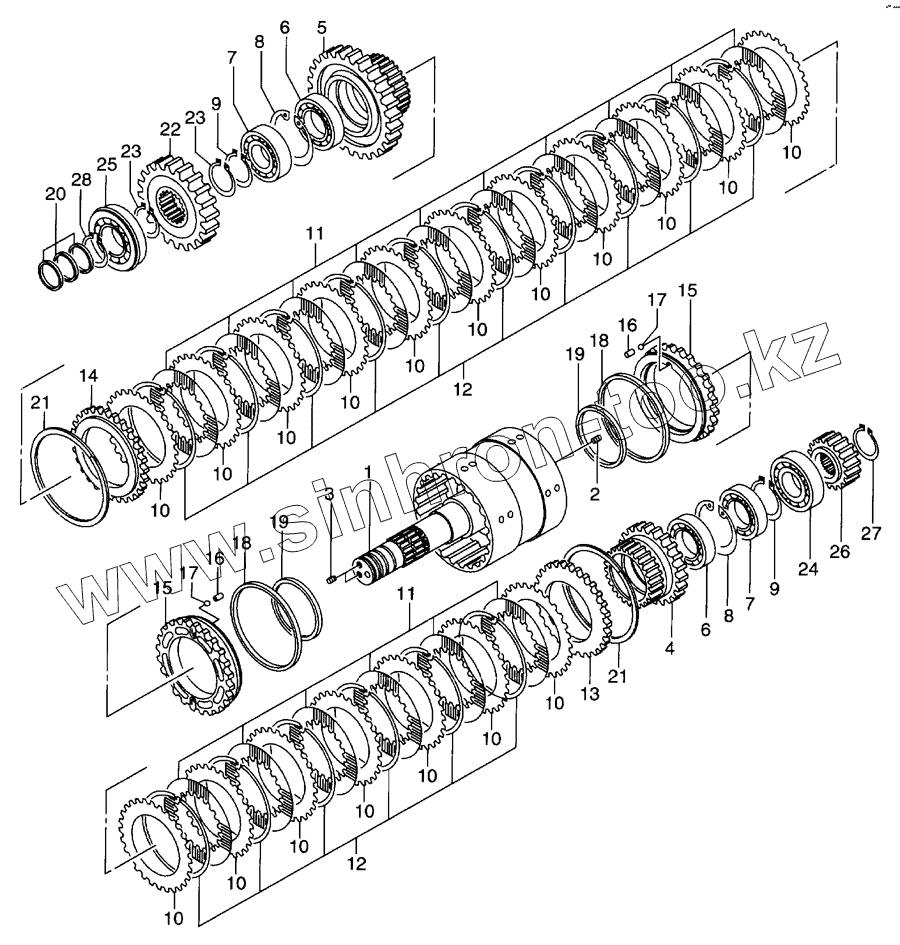

Каталог запасных частей к технике: Hitachi LX-110-7. Clutch(1st&2nd)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
21
22
23
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 16422-50243 SHAFT&DRUM
2 190A2-52991 ORIFICE
3 14813-82341 PLUG
4 16422-52091 GEAR
5 16422-52101 GEAR
6 03001-06012 BEARING
7 03011-06012 BEARING
8 02110-00095 RING, SNAP
9 02100-00060 RING, SNAP
10 16422-52271 PLATE
11 16422-52281 PLATE
12 16422-52712 SPRING
13 16422-52351 PLATE, END
14 16422-52351 PLATE, END
16422-50372 16422-50372 PISTON ASSY
15 PISTON PISTON
16 16422-53161 SEAT, VALVE
17 03190-00006 BALL
18 16422-53701 RING, SEAL
19 16422-53741 RING, SEAL
20 16422-52741 RING, SEAL
21 16422-53171 RING,SNAP
21 16832-53031 RING, SNAP
22 16422-52111 GEAR
23 02100-00060 RING, SNAP
24 03000-06309 BEARING
25 03006-06310 BEARING
26 16422-52221 HUB, DISC
27 02100-00045 RING, SNAP
28 02100-00050 RING, SNAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
