Каталог запасных частей к технике: Hitachi LX-110-7. Boom cylinder

Тип техники

Марка

Модель

Схема

A1

A1

1

1

2

2

3

3

4

5

5

6

6

7

8

8

9

10

10

11

12

12

12

13

13

14

14

15

15

16

17

17

18

18

18

19

19

19

20

20

20

20

20

21

21

21

21

21

22

22

23

23

23

23

24

24

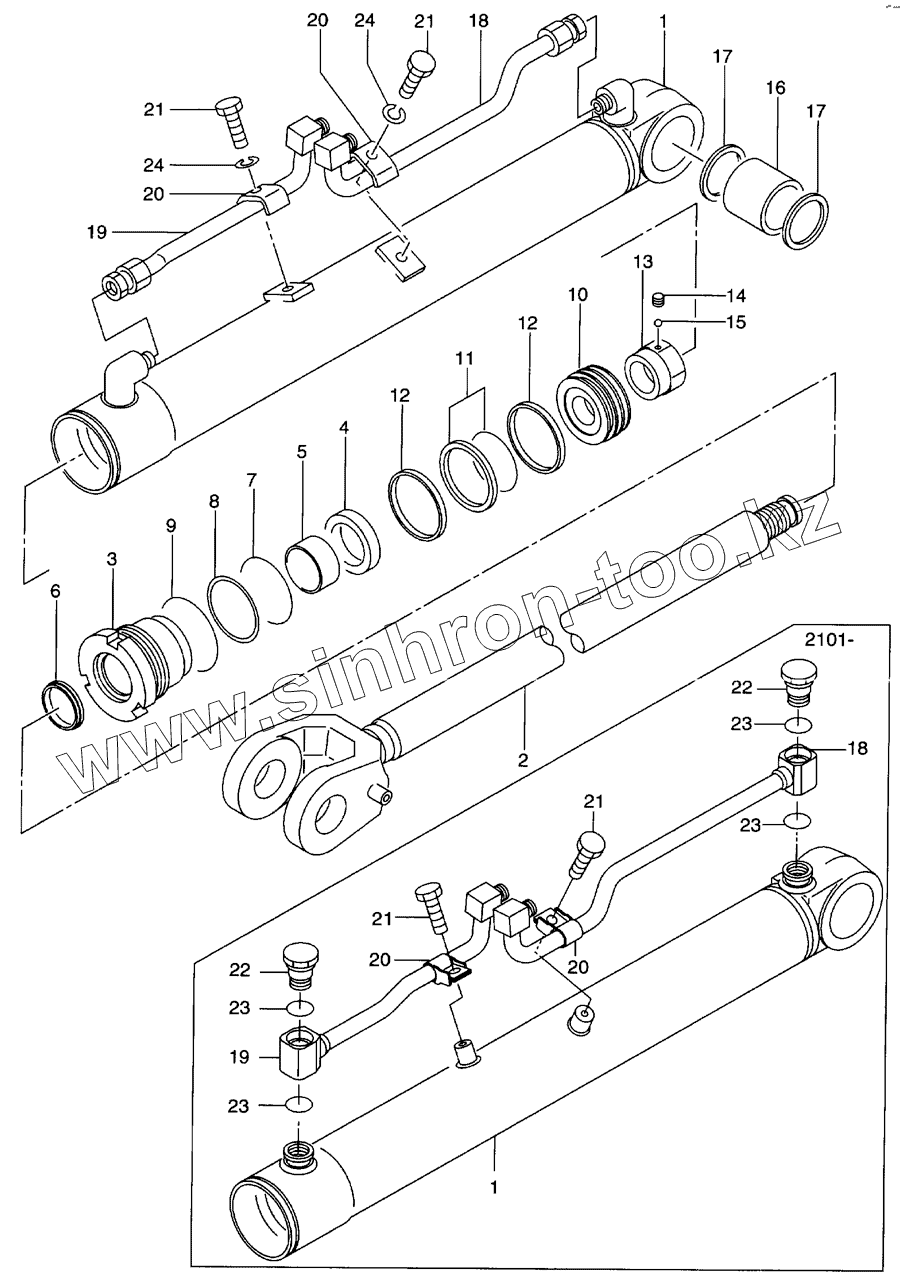

Позиция на иллюстрации	Заводской номер детали		Название детали
A1	26428-42001		BOOM CYLINDER ASSY
A1	26488-42001		BOOM CYLINDER ASSY
K1	26428-47081		OVERHAUL KIT
K1	26488-47101		OVERHAUL KIT
K2	26428-47091		SEAL KIT
K2	26488-47111		SEAL KIT
K3	26428-47101		SEAL KIT
K3	26488-47121		SEAL KIT
K4	26428-47111		TUBE KIT
K4	26488-47131		TUBE KIT
1	TUBE		TUBE
2	26428-47011		ROD,PISTON
2	26488-47011		ROD,PISTON
3	26904-57231		HEAD,CYLINDER
3	26488-47021		HEAD,CYLINDER
4	26904-57241		U RING
5	26904-57251		BUSHING
5	26488-47031		BUSHING
6	26428-47021		RING,WIPER
6	26924-57021		RING,WIPER
7	26904-57271		O RING
8	26904-57281		RING,BACK UP
8	26488-47041		RING,BACK UP
9	26904-57291		O RING
10	26428-47031		PISTON
10	26488-47051		PISTON
11	26904-57311		RING,SEAL
12	26428-47041		RING,SLIDE
12	26488-47061		RING,SLIDE
13	26428-47051		NUT
13	26488-47071		NUT
14	26508-57221		SCREW,SET
14	28778-47801		SCREW
15	26508-57231		BALL
15	28778-47811		BALL
16	26448-47191		BUSHING
17	26448-47201		RING,WIPER
18	26428-47061		PIPE
18	26488-47081		PIPE
19	26428-47071		PIPE
19	26488-47091		PIPE
20	26408-57111		HOLDER
20	26198-67111		HOLDER
21	26408-57121		BOLT
21	26194-67101		BOLT
22	26198-47091		PLUG
23	26198-47101		O RING
24	02011-00012		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
