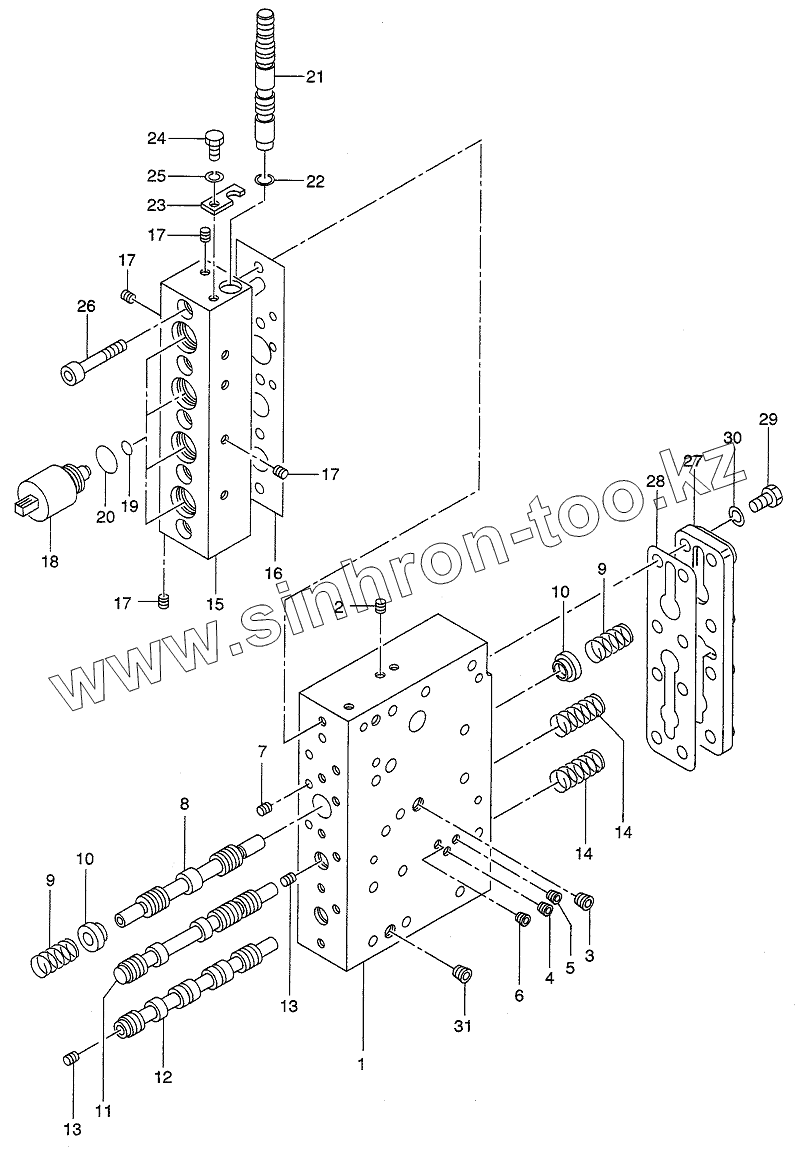

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. TRANSMISSION CONTROL VALVE (2/2)

Тип техники

Марка

Модель

Схема

16792-50331

16762-50231

1

2

3

4

4

5

5

6

6

7

8

9

9

10

10

11

12

13

13

14

14

15

16

17

17

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
16792-50331	16792-50331		CONTROL VALVE ASSY
16762-50231	16762-50231		T/M CONTROL VALVE
1	BODY,VALVE		BODY,VALVE
2	14813-82331		PLUG
3	16402-53651		ORIFICE, MAIN
4	16382-55001		ORIFICE, 1ST
4	160J2-52021		ORIFICE
5	16382-55001		ORIFICE, 1ST
5	160J2-52021		ORIFICE
6	16832-53121		ORIFICE, 3RD&4TH
6	16402-53661		ORIFICE, 3RD & 4TH
7	16662-52661		ORIFICE, SOLENOID
8	SPOOL		SPOOL
9	16402-52631		SPRING
10	16402-52621		ADAPTER
11	SPOOL		SPOOL
12	SPOOL		SPOOL
13	16312-52371		PLUG
14	16402-52251		SPRING
15	16402-52122		ADAPTER
16	16402-52491		GASKET
17	14813-82331		PLUG
18	16382-55091		VALVE, SOLENOID
19	16382-57241		О-RING
20	16382-57231		О-RING
21	SPOOL		SPOOL
22	03300-00120		О-RING
23	16402-52571		PLATE
24	01110-10016		BOLT
25	02010-00010		WASHER
26	01171-10055		BOLT
27	16402-53432		COVER
28	16402-53441		GASKET
29	01116-10030		BOLT
30	02000-00010		WASHER
31	24047-92101		PLUG

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
