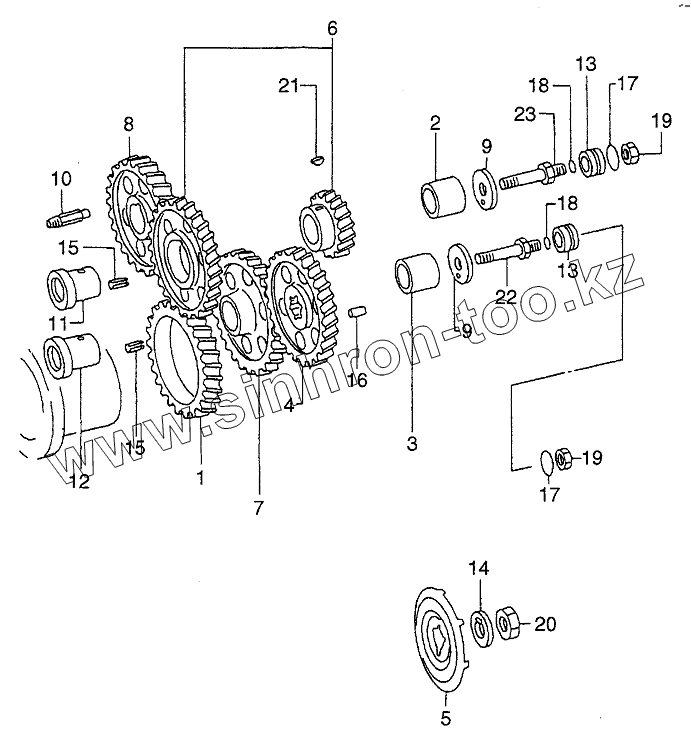

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. TIMING GEAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
17
18
18
19
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 НМЕ093097 GEAR, CRANKSHAFT
2 НМЕ062905 BUSHING
3 НМЕ052843 BUSHING
4 НМЕ052916 GEAR, INJECTION PUMP DRIVE
5 НМЕ052808 PLATE, GEAR
6 НМЕ150506 GEAR, CAM IDLER
7 НМЕ150689 GEAR, INJECTION PUMP IDLER
8 НМЕ151298 GEAR, CAMSHAFT
9 НМЕ062326 PLATE, THRUST
10 Н3090702900 PLUG
11 НМЕ150519 SHAFT
12 НМЕ150520 SHAFT
13 НМЕ062573 COLLAR
14 Н3117502109 WASHER
15 НМН012037 PIN, SPRING
16 HMF472402 PIN, DOWEL
17 HMF520583 O-RING
18 Н3112304100 O-RING
19 HMF430125 NUT
20 НМН004075 NUT
21 HMS476135 KEY
22 НМЕ150508 BOLT
23 НМЕ150509 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
