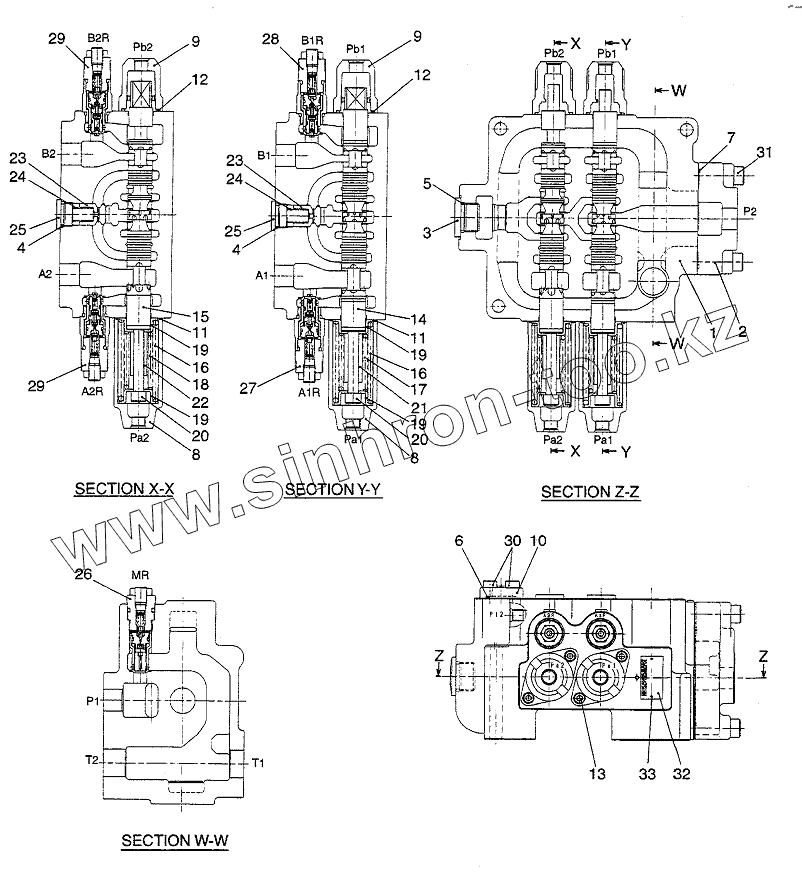

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. MAIN VALVE

Тип техники

Марка

Модель

Схема

26677-32011

1

2

3

4

4

5

6

7

8

8

9

9

10

11

11

12

12

13

14

15

16

16

17

18

19

19

19

19

20

20

21

22

23

23

24

24

25

25

26

27

28

29

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
26677-32011	26677-32011		MAIN VALVE
1	CASING		CASING
2	AE-VZ33140-0754		COVER
3	AE-0R0H1		PLUG
4	AE-00RBP24		О-RING
5	AE-00RBP29		О-RING
6	AE-00RBG30		О-RING
7	AE-00RBG110		О-RING
8	AE-VZ33140-0655		COVER, SPRING
9	AE-VZ33140-0653		COVER, SPOOL
10	AE-VZ03580-1031		FLANGE
11	AE-VZ50102761H50		О-RING
12	AE-00RBG40		О-RING
13	AE-0SBM825		BOLT
14	AE-VZ03320-3180		SPOOL, BUCKET
15	AE-VZ03320-3181A		SPOOL, HOIST
16	AE-VZ03340-1913		SPRING
17	AE-VZ03340-1914		SPRING
18	AE-VZ03340-1915		SPRING
19	AE-VZ50103142		SEAT, SPRING
20	AE-VZ50101297		BOLT
21	AE-VZ50102566		STOPPER
22	AE-VZ33260-0118		STOPPER
23	AE-VZ50101626		POPPET
24	AE-VZ50101290		SPRING
25	AE-0R0MH27		PLUG
26	AE-V0205131120		VALVE, MAIN RELIEF
27	AE-V0012208525		VALVE, PORT RELIEF
28	AE-V0012208526		VALVE, PORT RELIEF
29	AE-V0012208527		VALVE, PORT RELIEF
30	AE-0SBM1020		BOLT
31	AE-0SBM1460		BOLT
32	NAME PLATE		NAME PLATE
33	PIN		PIN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
