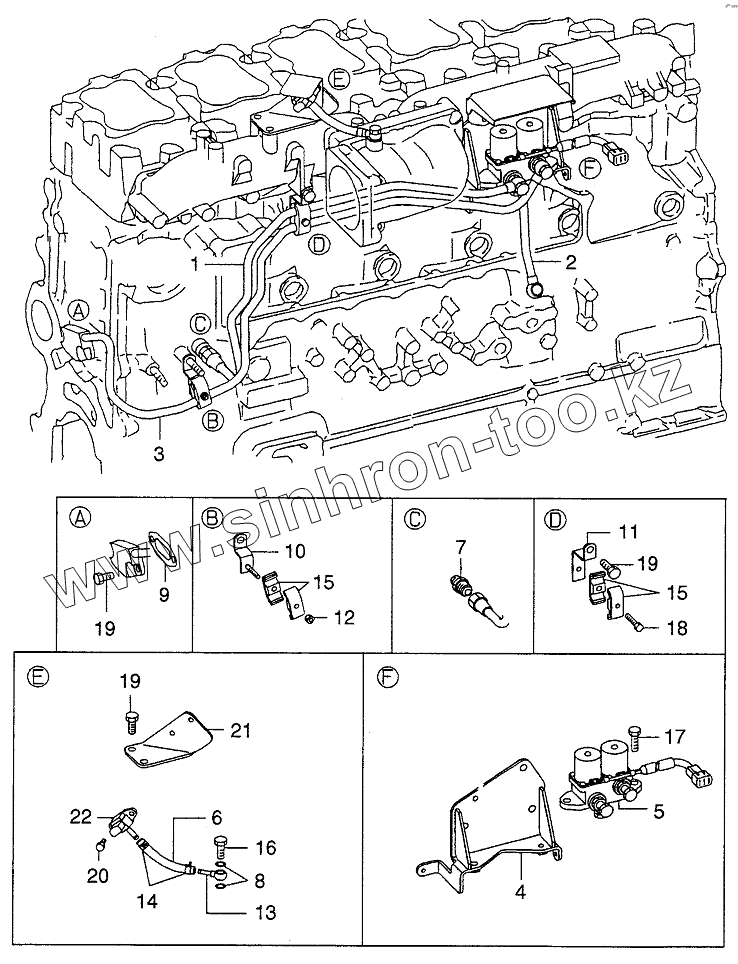

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. INJECTION PUMP OIL LINE (305086-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 НМЕ150819 PIPE
2 НМЕ150554 PIPE
3 НМЕ158941 PIPE
4 НМЕ150550 BRACKET
5 НМЕ440135 VALVE, SOLENOID
6 НМЕ163263 HOSE
7 НМН039010 JOINT
8 HMF660063 GASKET
9 НМЕ150057 GASKET
10 НМЕ152011 STAY
11 НМН026487 STAY
12 HMF434103 NUT
13 НМН038100 JOINT
14 HMS660163 CLIP
15 НМН020299 CLAMP
16 НМН037279 BOLT, EYE
17 HMF140260 BOLT
18 HMF140015 BOLT
19 НМН000713 BOLT
20 HMF140003 BOLT
21 НМЕ158945 BRACKET
22 НМС899436 SENSOR, BOOST PRESS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
