Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. HYDRAULIC SYSTEM (BOOM & BUCKET)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
24
25
26
27

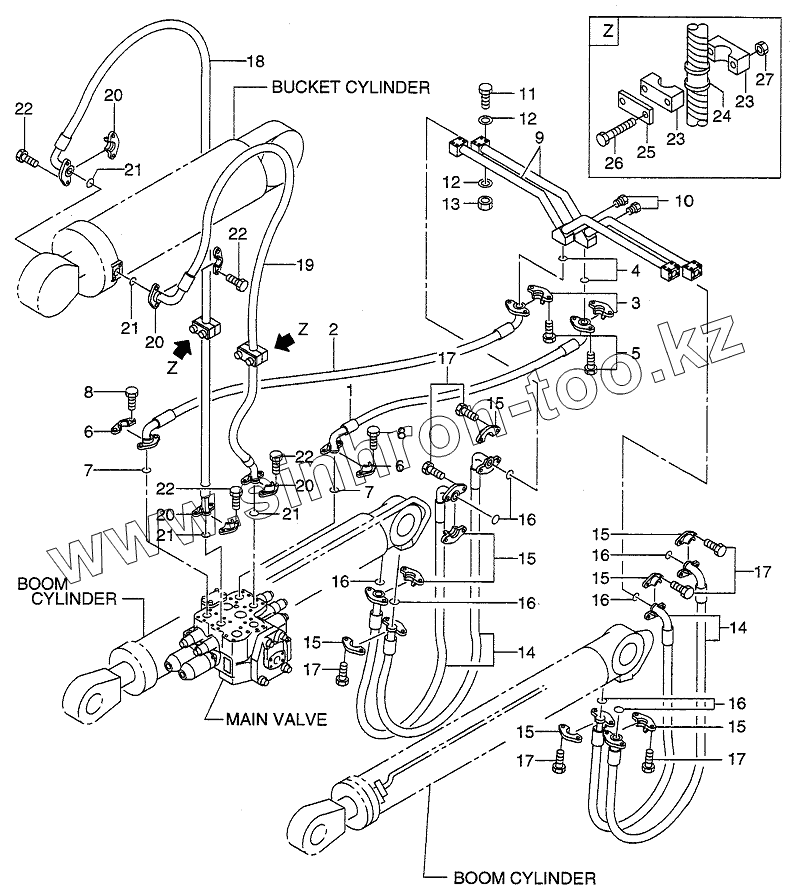

Позиция на иллюстрации Заводской номер детали Название детали
1 26797-62081 HOSE
2 26797-62071 HOSE
3 26607-62581 FLANGE, SPLIT
4 26607-62641 O-RING
5 01116-12030 BOLT
6 26607-62571 FLANGE, SPLIT
7 26607-62631 O-RING
8 01116-10030 BOLT
9 26787-60211 TUBE
10 24047-92101 PLUG
11 01110-10100 BOLT
12 26606-52721 WASHER
13 01401-00010 NUT
14 26797-62091 HOSE
15 26607-62561 FLANGE
16 26607-62621 О-RING
17 01116-10030 BOLT
18 26787-62051 HOSE
19 26787-62061 HOSE
20 26607-62571 FLANGE, SPLIT
21 26607-62631 O-RING
22 01116-10030 BOLT
23 26437-62531 CLAMP ASSY
23 26437-62561 CLAMP
24 26437-62601 RING, RUBBER
25 26507-62321 PLATE
26 01110-10100 BOLT
27 01401-00010 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
