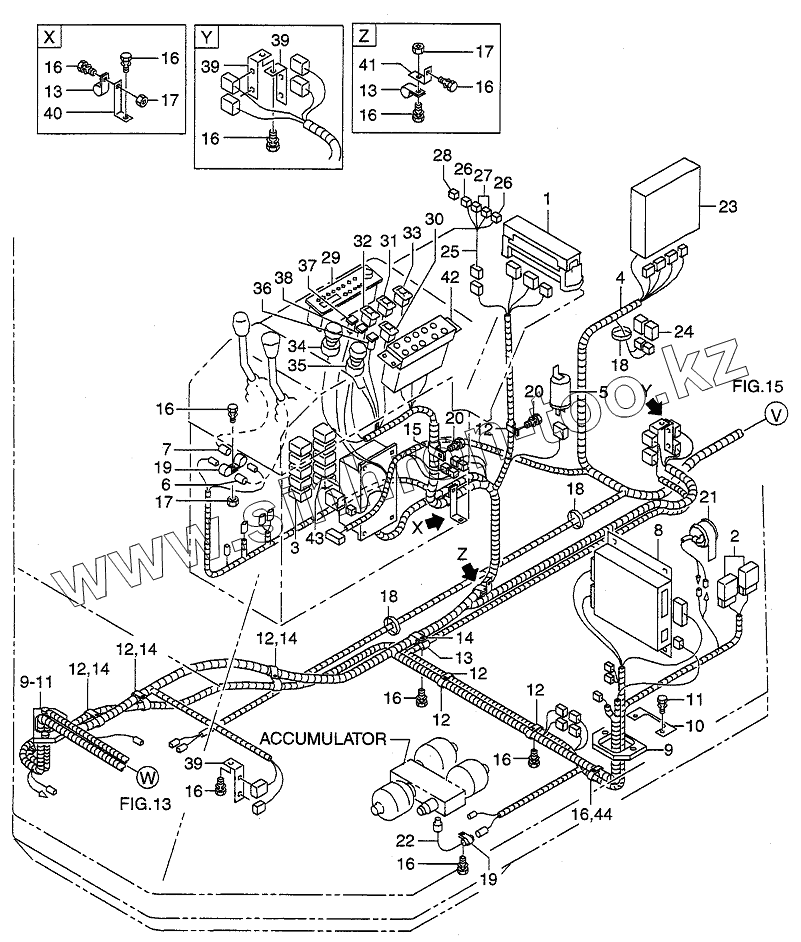

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. COCKPIT WIRING (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
12
12
12
12
12
13
13
13
13
14
14
14
14
15
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
1 26752-42252 FUSE BOX
2 26812-42281 DIODE UNIT
3 26192-42031 RELAY
4 26792-42541 WIRE HARNESS, ECU
5 26602-40261 FLASHER UNIT
6 26622-42471 CONNECTOR
7 26622-42411 CONNECTOR, BOOM
8 26832-42351 АТС UNIT
9 26752-42781 RUBBER
10 26752-42511 PLATE
11 01183-10020 BOLT&WASHER
12 26752-42681 CLIP
12 26752-42681 CLIP
13 26507-82041 CLIP
13 26507-82041 CLIP
14 26752-42671 CLIP
15 26752-42691 CLIP
16 01183-10020 BOLT&WASHER
17 01401-00010 NUT
18 04913-10200 BAND
19 26602-42941 CLIP
20 01183-10016 BOLT&WASHER
21 26312-42261 BUZZER
22 26752-42161 SWITCH, PRESSURE
23 26792-42261 CONTROL UNIT
24 26792-42271 RESISTOR UNIT
25 26792-42531 WIRE HARNESS, FUSE
26 28792-42411 FUSE
27 26662-42641 FUSE
28 26662-42651 FUSE
29 26556-72321 RADIO
30 26562-42161 SWITCH
31 26562-42191 SWITCH
32 26562-42201 SWITCH
33 26562-42211 SWITCH
34 26756-73591 WIPER SWITCH
35 26756-73601 WIPER SWITCH
36 26812-42631 PILOT LAMP
37 26792-42251 LAMP, PILOT
38 26792-42241 LAMP, PILOT
39 26192-42731 BRACKET
40 26812-42751 BRACKET
41 26612-42081 BRACKET
42 26756-71131 CONTROL UNIT
43 26192-42031 RELAY
43 29382-47051 RELAY
44 26752-42691 CLIP
44 26752-42681 CLIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
