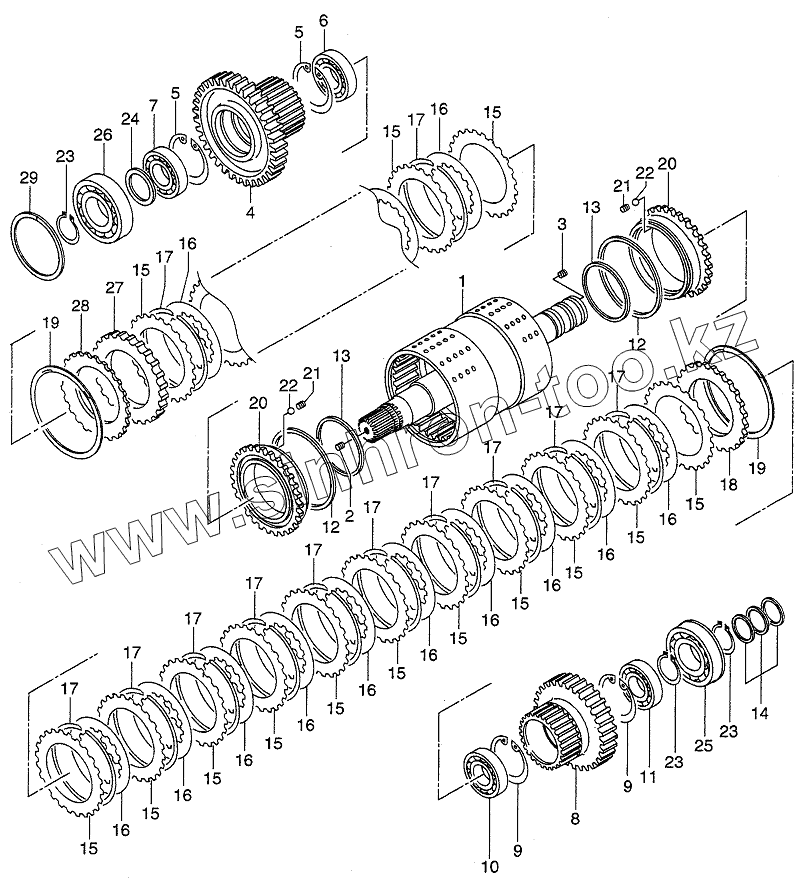

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. CLUTCH (3RD & 4TH)
1
2
3
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
19
19
20
20
20
21
21
22
22
23
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16792-50221 | SHAFT&DRUM | |
| 2 | 16662-52671 | ORIFICE | |
| 3 | 14813-82351 | PLUG | |
| 4 | 16792-52181 | GEAR | |
| 5 | 02110-00095 | RING, SNAP | |
| 6 | 03001-06012 | BEARING | |
| 7 | 03011-06012 | BEARING | |
| 8 | 16772-52101 | GEAR | |
| 9 | 02110-00090 | RING, SNAP | |
| 10 | 03001-06011 | BEARING | |
| 11 | 03011-06011 | BEARING | |
| 12 | 16422-53701 | RING, SEAL | |
| 13 | 16422-53741 | RING, SEAL | |
| 14 | 16772-52951 | RING, SEAL | |
| 15 | 16422-52271 | PLATE | |
| 16 | 16422-52281 | PLATE | |
| 17 | 16422-52712 | SPRING | |
| 18 | 16422-52351 | PLATE, END | |
| 19 | 16832-53031 | RING, SNAP | |
| 20 | 16422-50372 | PISTON ASSY | |
| 20 | 16422-53692 | PISTON | |
| 21 | 16422-53161 | SEAT, VALVE | |
| 22 | 03190-00006 | BALL | |
| 23 | 02100-00055 | RING, SNAP | |
| 24 | 16762-52511 | SPACER | |
| 25 | 03007-06311 | BEARING | |
| 26 | 16762-52701 | BEARING | |
| 27 | 16792-52041 | PLATE, END | |
| 28 | 16762-53062 | SPRING, BELLEVILLE | |
| 29 | 16772-52581 | RING, SNAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
