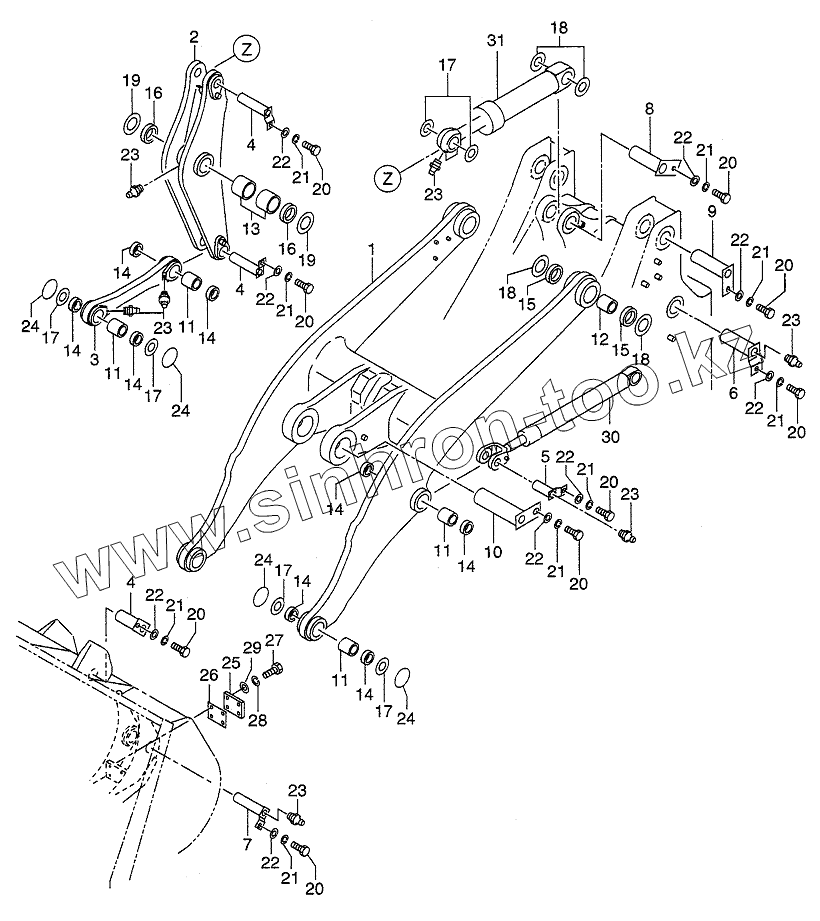

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. BOOM (LX230-7)
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
11
12
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
24
24
24
24
25
26
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26798-50202 | 26798-50202 | REPAIR KIT | |
| 1 | 26798-70251 | BOOM | |
| 2 | 26798-70261 | CRANK, BELL | |
| 3 | 26798-70271 | ROD, PUSH | |
| 4 | 26788-70232 | PIN | |
| 5 | 26708-70252 | PIN | |
| 6 | 26708-70242 | PIN | |
| 7 | 26788-70242 | PIN | |
| 8 | 26788-70252 | PIN | |
| 9 | 26788-70264 | PIN | |
| 10 | 26708-70262 | PIN | |
| 11 | 26788-72191 | BUSHING | |
| 12 | 26798-72051 | BUSHING | |
| 13 | 26708-72511 | BUSHING | |
| 14 | 26448-72101 | SEAL | |
| 15 | 26758-72241 | SEAL, DUST | |
| 16 | 26788-72241 | SEAL, DUST | |
| 17 | 26708-72321 | SPACER | |
| 18 | 26708-72581 | SPACER | |
| 18 | 26708-72571 | SPACER | |
| 19 | 26788-72221 | SPACER | |
| 20 | 01110-16030 | BOLT | |
| 21 | 02010-00016 | WASHER | |
| 22 | 26608-72321 | WASHER | |
| 23 | 04901-00100 | FITTING, GREASE | |
| 24 | 26688-72061 | O-RING | |
| 25 | 26678-82351 | STOPPER | |
| 26 | 26678-82371 | SHIM | |
| 26 | 26678-82381 | SHIM | |
| 27 | 01116-16050 | BOLT | |
| 28 | 02011-00016 | WASHER | |
| 29 | 190АЗ-02051 | WASHER | |
| 30 | 26798-40201 | BOOM CYLINDER | |
| 30 | 26798-40202 | BOOM CYLINDER | |
| 31 | 26798-50201 | BUCKET CYLINDER |
