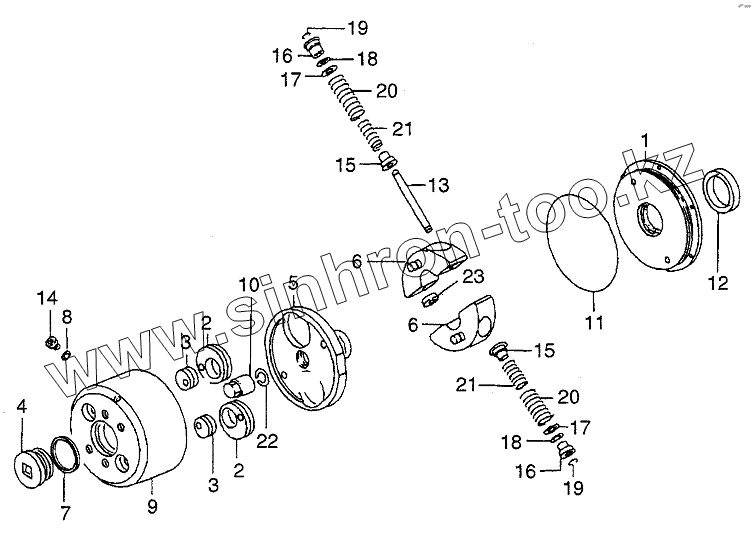

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7. AUTOMATIC TIMER (-305085)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
НМЕ741691
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
17
17
17
17
17
17
18
18
18
18
18
18
18
19
19
20
20
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
НМЕ741691 НМЕ741691 TIMER ASSY
НМЕ742147 НМЕ742147 FLYWEIGHT ASSY
1 НМЕ727738 COVER
2 НМЕ716639 CAM
3 НМЕ716640 CAM
4 НМЕ738172 CAP
5 НМЕ740499 FLANGE
6 НМЕ740500 FLYWEIGHT
7 НМЕ738173 GASKET
8 НМЕ705271 GASKET
9 НМЕ740498 HOUSING
10 НМЕ716644 NUT
11 НМЕ705045 O-RING
12 НМЕ727667 SEAL, OIL
13 НМЕ738209 PIN
14 НМЕ705014 PLUG
15 НМЕ738211 SEAT
15 НМЕ740501 SEAT
16 НМЕ738210 SEAT
16 НМЕ740501 SEAT
17 НМЕ722882 SHIM
17 НМЕ722883 SHIM
17 НМЕ726964 SHIM
17 НМЕ722884 SHIM
17 НМЕ726965 SHIM
17 НМЕ722885 SHIM
18 НМЕ726966 SHIM
18 НМЕ723637 SHIM
18 НМЕ726967 SHIM
18 НМЕ723636 SHIM
18 НМЕ723635 SHIM
18 НМЕ723634 SHIM
19 НМЕ716650 RING, SNAP
20 НМЕ741476 SPRING
21 НМЕ741480 SPRING
22 НМЕ716643 WASHER
23 НМЕ716658 SPACER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
