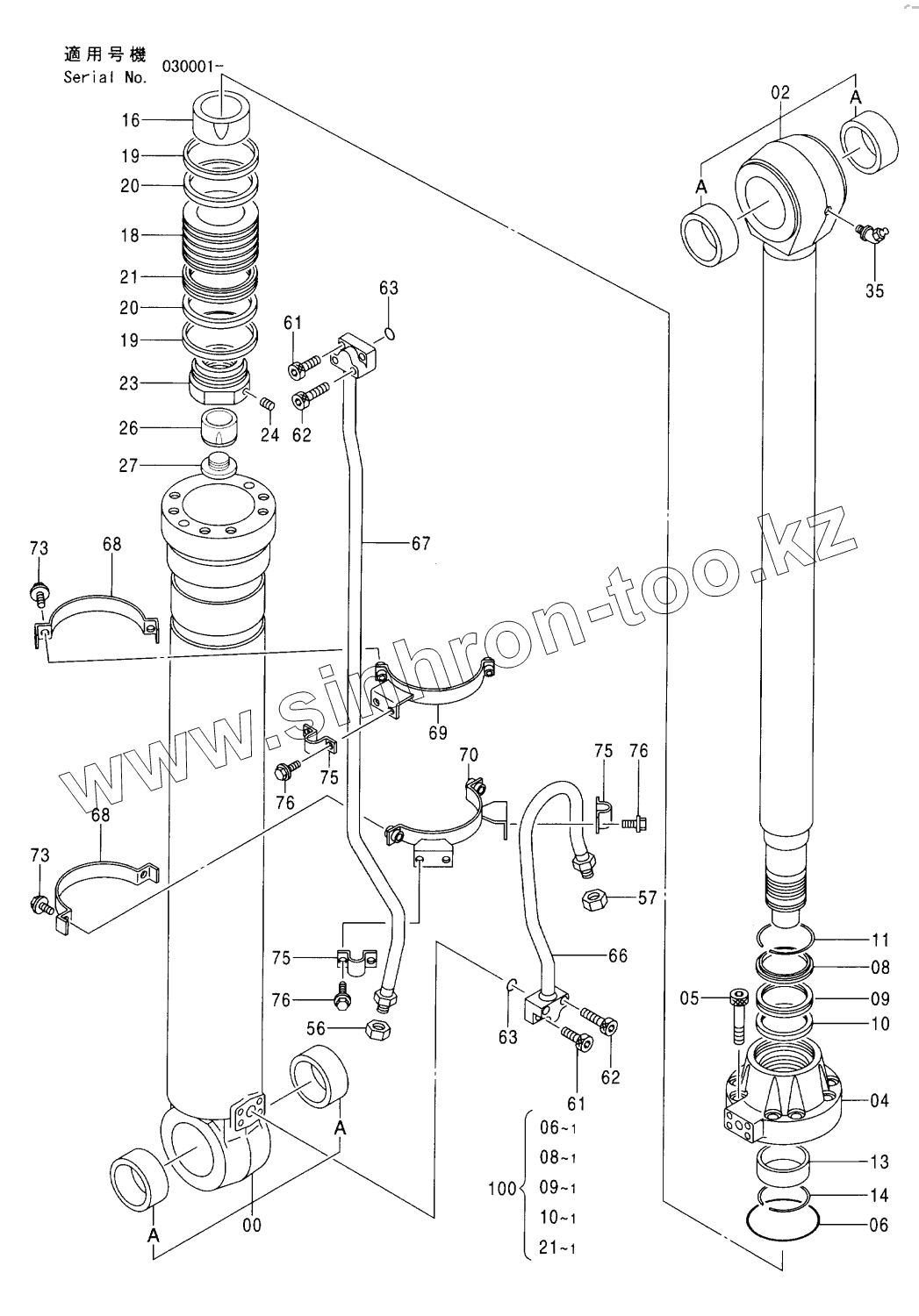

Каталог запасных частей к технике: Hitachi Компоненты ZX-330. CYL., ARM (MONO BOOM)
9206327
9186602
4381859
4381859
4381859
4381859
9206363
9206360
9206357
7037741
2
4
5
6
6
8
8
9
9
10
10
11
13
14
16
18
19
19
20
20
21
21
23
24
26
27
35
56
57
61
61
62
62
63
63
66
67
68
68
69
70
73
73
73
75
75
75
76
76
76
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9206327 | 9206327 | CYL , ARM | |
| 9186602 | 9186602 | СYL., АRМ | |
| 4381859 | 4381859 | BUSHING | |
| 4381859 | 4381859 | BUSHING | |
| 9206363 | 9206363 | TUBE, CYL. | |
| 9206360 | 9206360 | CYL, PIPELESS | |
| 9206357 | 9206357 | CYL, PIPELESS | |
| 7037741 | 7037741 | TUBE, CYL. | |
| 2 | 7037432 | ROD, PISTON | |
| 4 | 1025101 | HEAD, CYL. | |
| 5 | M342700 | BOLT, SOCKET | |
| 6 | 4393350 | O-RING | |
| 8 | 4370927 | SEAL, DUST | |
| 9 | 4411659 | SEAL | |
| 10 | 4411656 | RING | |
| 11 | 4370058 | RING, RETAINING | |
| 13 | 4370337 | BUSHING | |
| 14 | 4372816 | RING, RETAINING | |
| 16 | 2041632 | RING, CUSHION | |
| 18 | 3080654 | PISTON | |
| 19 | 4370063 | RING, TEFLON | |
| 20 | 4370064 | RING, WEAR | |
| 21 | 4370062 | RING, SEAL | |
| 23 | 3062096 | NUT | |
| 24 | 4201806 | SCREW, SET | |
| 26 | 3079648 | RING, CUSHION | |
| 27 | 4387203 | PLUG | |
| 35 | J75581 | FITTING, GREASE | |
| 56 | 4260204 | CAP | |
| 57 | 4260205 | CAP | |
| 61 | M341245 | BOLT, SOCKET | |
| 62 | M341260 | BOLT, SOCKET | |
| 63 | A811035 | O-RING | |
| 66 | 8070112 | PIPE | |
| 67 | 8070113 | PIPE | |
| 68 | 3088474 | CLAMP | |
| 69 | 8079073 | CLAMP | |
| 70 | 8079076 | CLAMP | |
| 73 | J011035 | BOLT, SEMS | |
| 73 | J271035 | BOLT, SEMS | |
| 75 | 4174241 | CLAMP, PIPE | |
| 76 | J011025 | BOLT, SEMS | |
| 76 | J271025 | BOLT, SEMS | |
| 100 | 9180582 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
