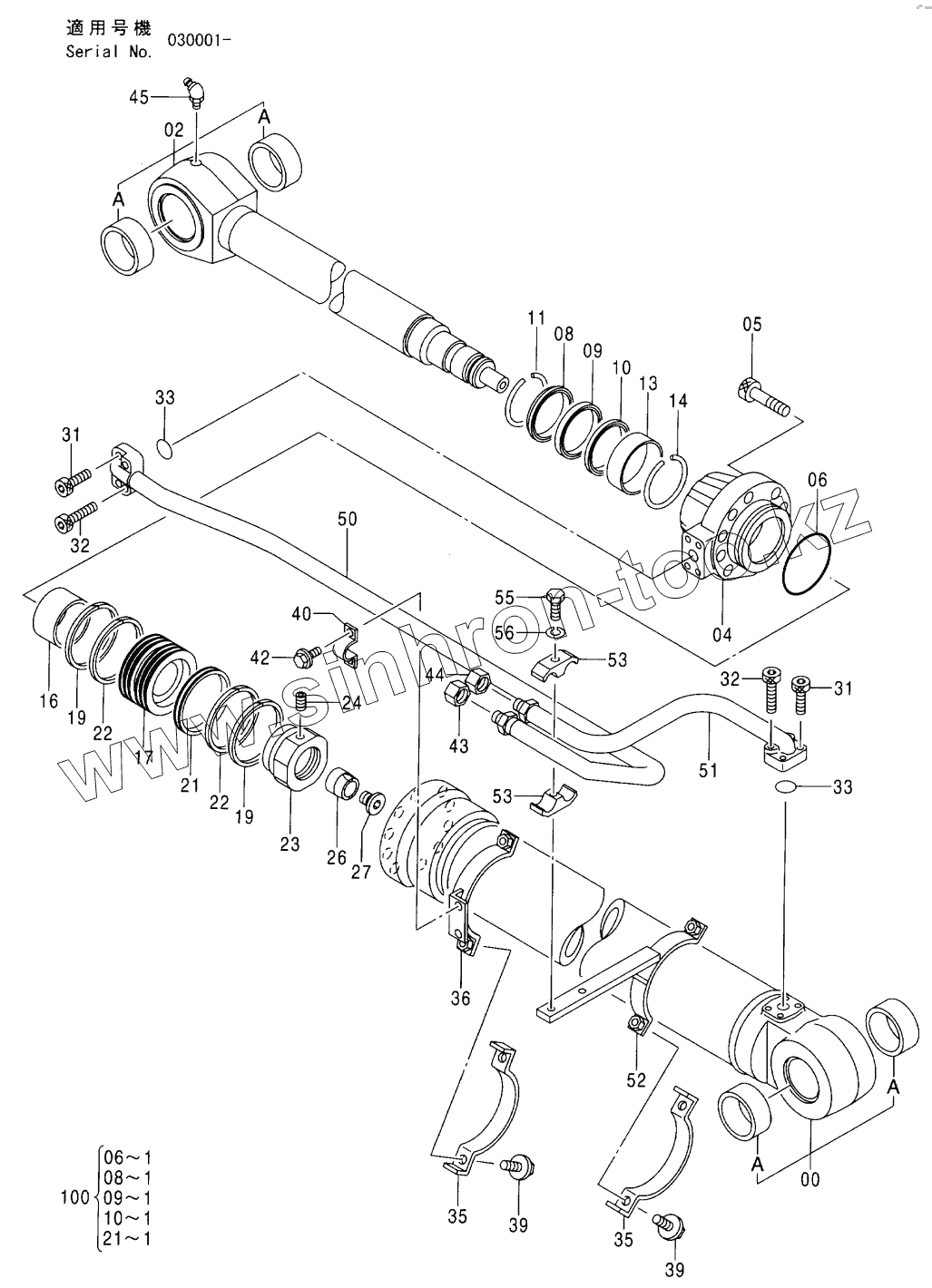

Каталог запасных частей к технике: Hitachi Компоненты ZX-330. CYL., ARM (2P-B00M)
9232349
9232346
4381859
4381859
4381859
4381859
7037741
9206363
2
4
5
6
6
8
8
9
9
10
10
11
13
14
16
17
19
19
21
21
22
22
23
24
26
27
31
31
32
32
33
33
35
35
36
39
39
40
42
43
44
45
50
51
52
53
53
55
56
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9232349 | 9232349 | CYL., ARM | |
| 9232346 | 9232346 | СYL., АRМ | |
| 4381859 | 4381859 | BUSHING | |
| 4381859 | 4381859 | BUSHING | |
| 7037741 | 7037741 | TUBE, CYL. | |
| 9206363 | 9206363 | TUBE, CYL. | |
| 2 | 7037432 | ROD, PISTON | |
| 4 | 1025101 | HEAD, CYL. | |
| 5 | M342700 | BOLT, SOCKET | |
| 6 | 4393350 | O-RING | |
| 8 | 4370927 | SEAL, DUST | |
| 9 | 4411659 | SEAL | |
| 10 | 4411656 | RING | |
| 11 | 4370058 | RING, RETAINING | |
| 13 | 4270337 | BUSHING | |
| 14 | 4372816 | RING, RETAINING | |
| 16 | 2041632 | RING, CUSHION | |
| 17 | 3092162 | PISTON | |
| 19 | 4370063 | RING, TEFLON | |
| 21 | 4370062 | RING, SEAL | |
| 22 | 4450916 | RING, WEAR | |
| 23 | 3062096 | NUT | |
| 24 | 4201806 | SCREW, SET | |
| 26 | 3079648 | RING, CUSHION | |
| 27 | 4387203 | PLUG | |
| 31 | M341245 | BOLT, SOCKET | |
| 32 | M341260 | BOLT, SOCKET | |
| 33 | A811035 | O-RING | |
| 35 | 3088474 | CLAMP | |
| 36 | 8079073 | CLAMP | |
| 39 | 4609015 | BOLT, SEMS | |
| 40 | 4174241 | CLAMP, PIPE | |
| 42 | 4609833 | BOLT, SEMS | |
| 43 | 4260204 | CAP | |
| 44 | 4260205 | CAP | |
| 45 | J75581 | FITTING, GREASE | |
| 50 | 8093663 | PIPE | |
| 51 | 8093665 | PIPE | |
| 52 | 8093881 | CLAMP | |
| 53 | 4189860 | CLAMP, PIPE | |
| 55 | J901280 | BOLT | |
| 56 | A590912 | WASHER, SPRING | |
| 100 | 9180582 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
