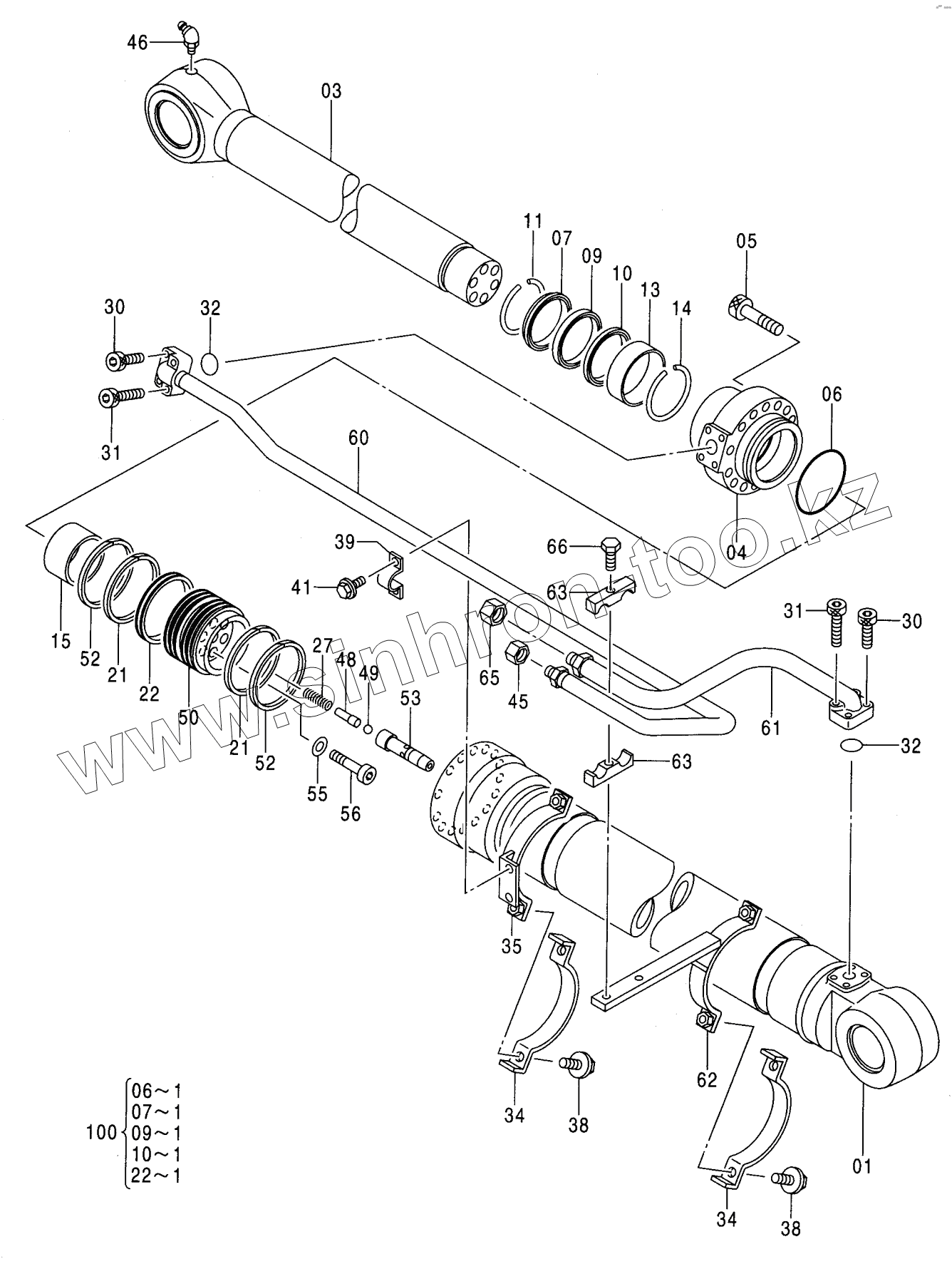

Каталог запасных частей к технике: Hitachi Компоненты ZX-230. CYL., ARM (2P-B00M)
9232347
9232344
1
3
4
5
6
6
7
7
9
9
10
10
11
13
14
15
21
21
22
22
27
30
30
31
31
32
32
34
34
35
38
38
39
41
45
46
48
49
50
52
52
53
55
56
60
61
62
63
63
65
66
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9232347 | 9232347 | CYL. , ARM, | |
| 9232344 | 9232344 | CYL. , ARM, | |
| 1 | 7041163 | TUBE, CYL. | |
| 3 | 7042288 | ROD, PISTON | |
| 4 | 1027923 | HEAD, CYL. | |
| 5 | М341880 | BOLT, SOCKET | |
| 6 | 4380144 | O-RING | |
| 7 | 4351498 | SEAL, DUST | |
| 9 | 4411660 | SEAL | |
| 10 | 4411655 | RING | |
| 11 | 4383089 | RING, RETAINING | |
| 13 | 4432450 | BUSHING | |
| 14 | 4268206 | RING, RETAINING | |
| 15 | 3090716 | RING, CUSHION | |
| 21 | 4414671 | RING, WEAR | |
| 22 | 4414670 | RING, SEAL | |
| 27 | 4431827 | SPRING, COMPRES. | |
| 30 | М341245 | BOLT | |
| 31 | М341260 | BOLT, SOCKET | |
| 32 | А811035 | O-RING | |
| 34 | 3088454 | CLAMP | |
| 35 | 8079053 | CLAMP | |
| 38 | 4609015 | BOLT, SEMS | |
| 39 | 4194152 | CLAMP, PIPE | |
| 41 | 4609833 | BOLT, SEMS | |
| 45 | 4260203 | CAP | |
| 46 | J75581 | FITTING, GREASE | |
| 48 | 4450961 | STOPPER | |
| 49 | 4450962 | BALL | |
| 50 | 3095080 | PISTON | |
| 52 | 4168233 | RING, TEFLON | |
| 53 | 4455121 | PLUNGER | |
| 55 | 4467407 | WASHER | |
| 56 | 4469687 | BOLT, SOCKET | |
| 60 | 8093661 | PIPE | |
| 61 | 8093664 | PIPE | |
| 62 | 8093879 | CLAMP | |
| 63 | 4222300 | CLAMP, PIPE | |
| 65 | 4260204 | CAP | |
| 66 | J901280 | BOLT | |
| 100 | 9207059 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
