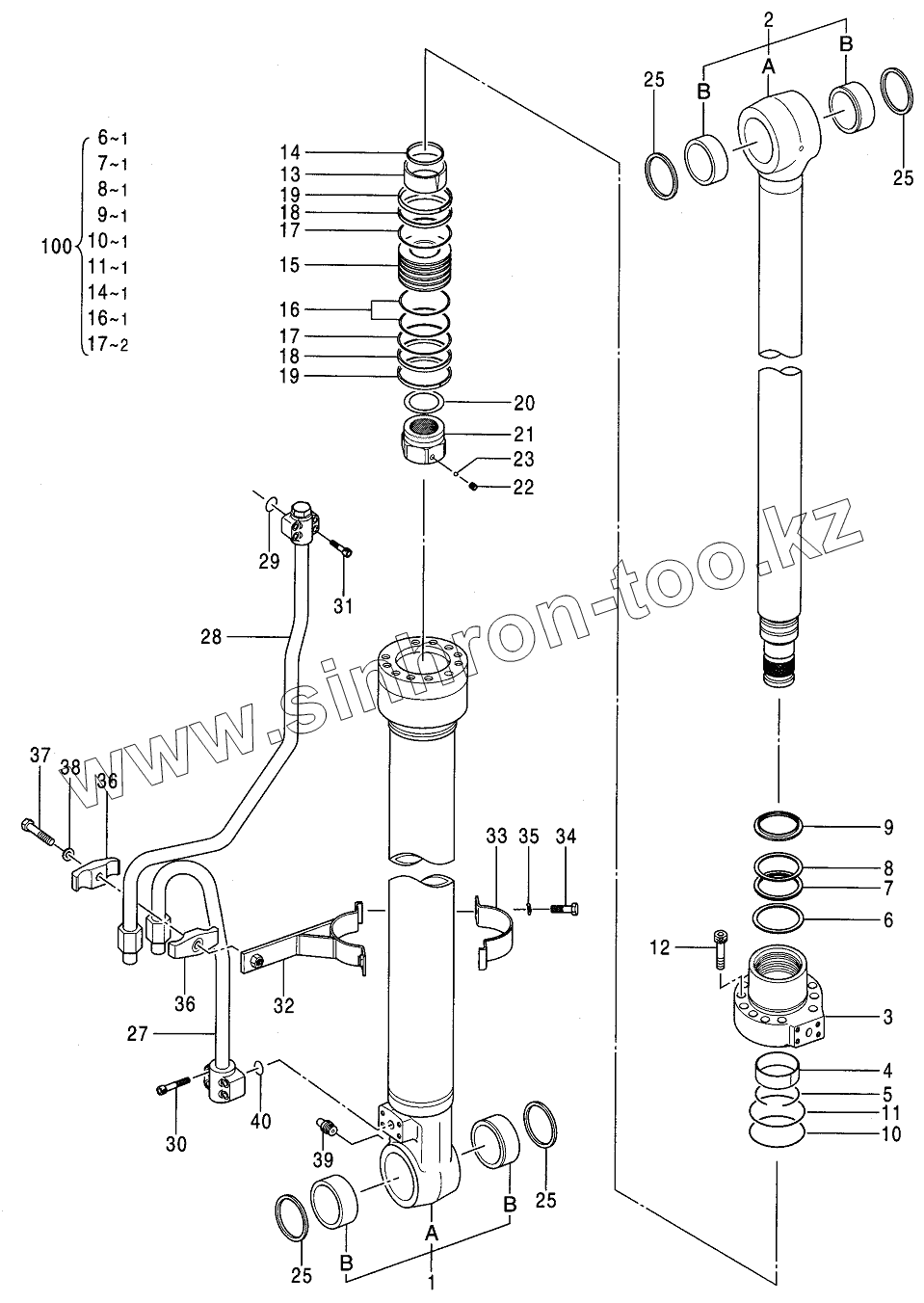

Каталог запасных частей к технике: Hitachi Компоненты ZX-120 (130). CYL., BOOM (R)

Тип техники

Марка

Модель

Схема

0666811

0789302

4352638

4352638

4428436

0789304

4352400

4352400

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

12

13

14

14

15

16

16

17

17

17

18

18

19

19

20

21

22

23

25

25

25

25

25

27

27

28

28

29

30

30

31

31

32

33

34

35

36

36

37

38

39

40

40

100

Позиция на иллюстрации	Заводской номер детали		Название детали
0666811	0666811		KIT, BAND
0789302	0789302		TUBE, CYL.
4352638	4352638		BUSHING
4428436	4428436		CYL , BOOM R
0789304	0789304		ROD, PISTON
4352400	4352400		BUSHING
1	0789301		TUBE, CYL ASS'Y
2	0789303		ROD, PISTON ASS'Y
3	0789305		HEAD, CYL.
4	0310304		BUSHING, PIN
5	0271304		RING, RETAINING
6	0789306		RING
7	0271309		PACKING, U-RING
8	0271310		RING, BACK-UP
9	0666806		RING, WIPER
10	А811100		O-RING
11	0310506		RING, BACK-UP
12	0408805		BOLT, SOCKET
13	0408806		BRG., CUSHION
14	0666807		SEAL
15	0408808		PISTION
16	0310508		RING, SEAL
17	0408809		RING, BACK-UP
18	0666808		RING, SLIDE
19	0310510		RING, SLIDE
20	0310514		SHIM
21	0789307		NUT
22	0309011		SCREW, SET
23	0111707		BALL, STEEL
25	0408810		RING, WIPER
25	4084578		SEAL, DUST
27	0789308		PIPE
27	0408811		PIPE
28	0666810		PIPE
28	0789309		PIPE
29	4509181		O-RING
30	0309019		BOLT, SOCKET
30	4486953		BOLT, SOCKET
31	0310310		BOLT, SOCKET
31	М340825		BOLT, SOCKET
32	0408814		BAND
33	0310707		BAND
34	0408815		BOLT
35	0325913		WASHER
36	0310312		HOLDER
37	0224115		BOLT
38	0208516		WASHER, SPRING
39	J75481		FITTING, GREASE
40	4509181		O-RING
40	4506430		O-RING
100	4448395		KIT, SEAL
