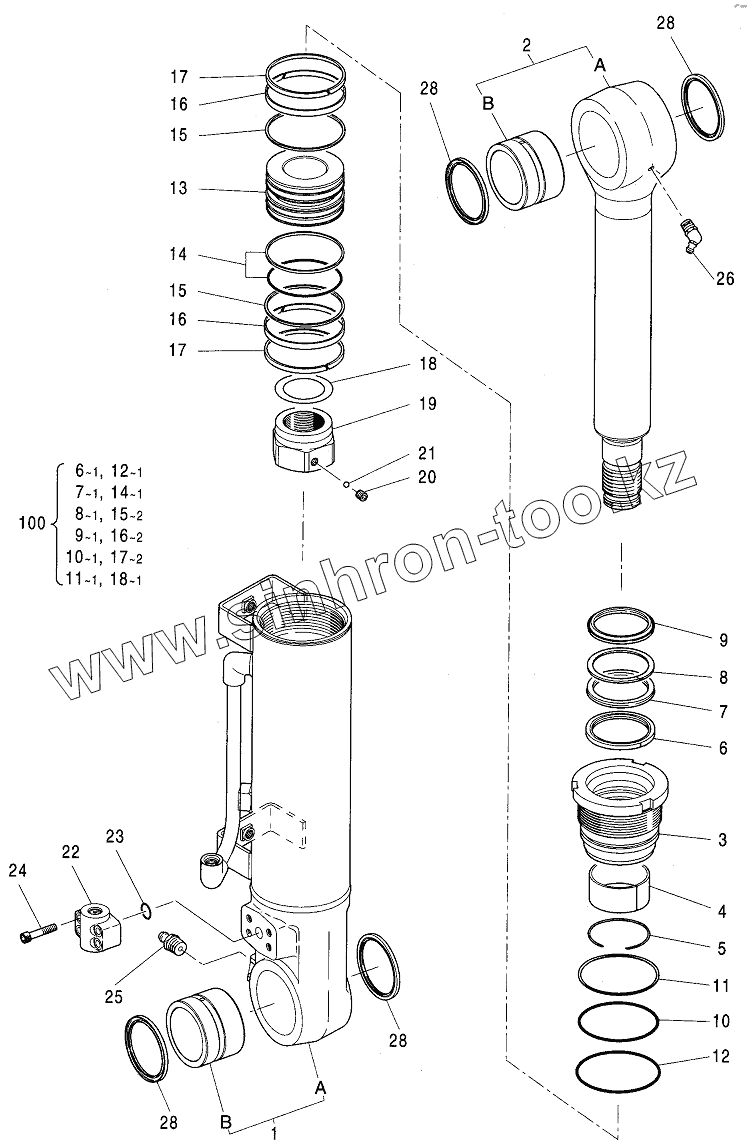

Каталог запасных частей к технике: Hitachi Компоненты ZX-120 (130). CYL., BLADE (R)
4432510
TUBE
0779302
0779302
ROD
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
15
16
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26
28
28
28
28
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4432510 | 4432510 | CYL., BLADE | |
| TUBE | TUBE | TUBE | |
| 0779302 | 0779302 | BUSHING, PIN | |
| 0779302 | 0779302 | BUSHING, PIN | |
| ROD | ROD | ROD | |
| 1 | 0779201 | TUBE, CYL ASS'Y | |
| 2 | 0779303 | ROD, PISTON ASS'Y | |
| 3 | 0686704 | HEAD, CYL. | |
| 4 | 0643402 | BUSHING | |
| 5 | 0271304 | RING, RETAINING | |
| 6 | 0271311 | RING | |
| 7 | 0271309 | PACKING, U-RING | |
| 8 | 0271310 | RING, BACK-UP | |
| 9 | 0666806 | RING, WIPER | |
| 10 | A811095 | O-RING | |
| 11 | 0254905 | RING, BACK-UP | |
| 12 | A810100 | O-RING | |
| 13 | 0686705 | PISTON | |
| 14 | 0240807 | RING, SEAL | |
| 15 | 0686706 | RING, BACK-UP | |
| 16 | 0686707 | RING | |
| 17 | 0254908 | RING | |
| 18 | 0326007 | SHIM | |
| 19 | 0667109 | NUT | |
| 20 | 0310612 | SCREW, SET | |
| 21 | 0111818 | BALL, STEEL | |
| 22 | 0686708 | JOINT | |
| 23 | 4509181 | O-RING | |
| 24 | 0310310 | BOLT, SOCKET | |
| 25 | J75481 | FITTING, GREASE | |
| 26 | J75581 | FITTING, GREASE | |
| 28 | 0408810 | RING, WIPER | |
| 28 | 0857404 | RING, WIPER | |
| 100 | 4388027 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
