Каталог запасных частей к технике: Hitachi Компоненты ZAXIS 450, 470, 500, 520. CYL.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1A
1B
2
2A
2B
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
17
17
50

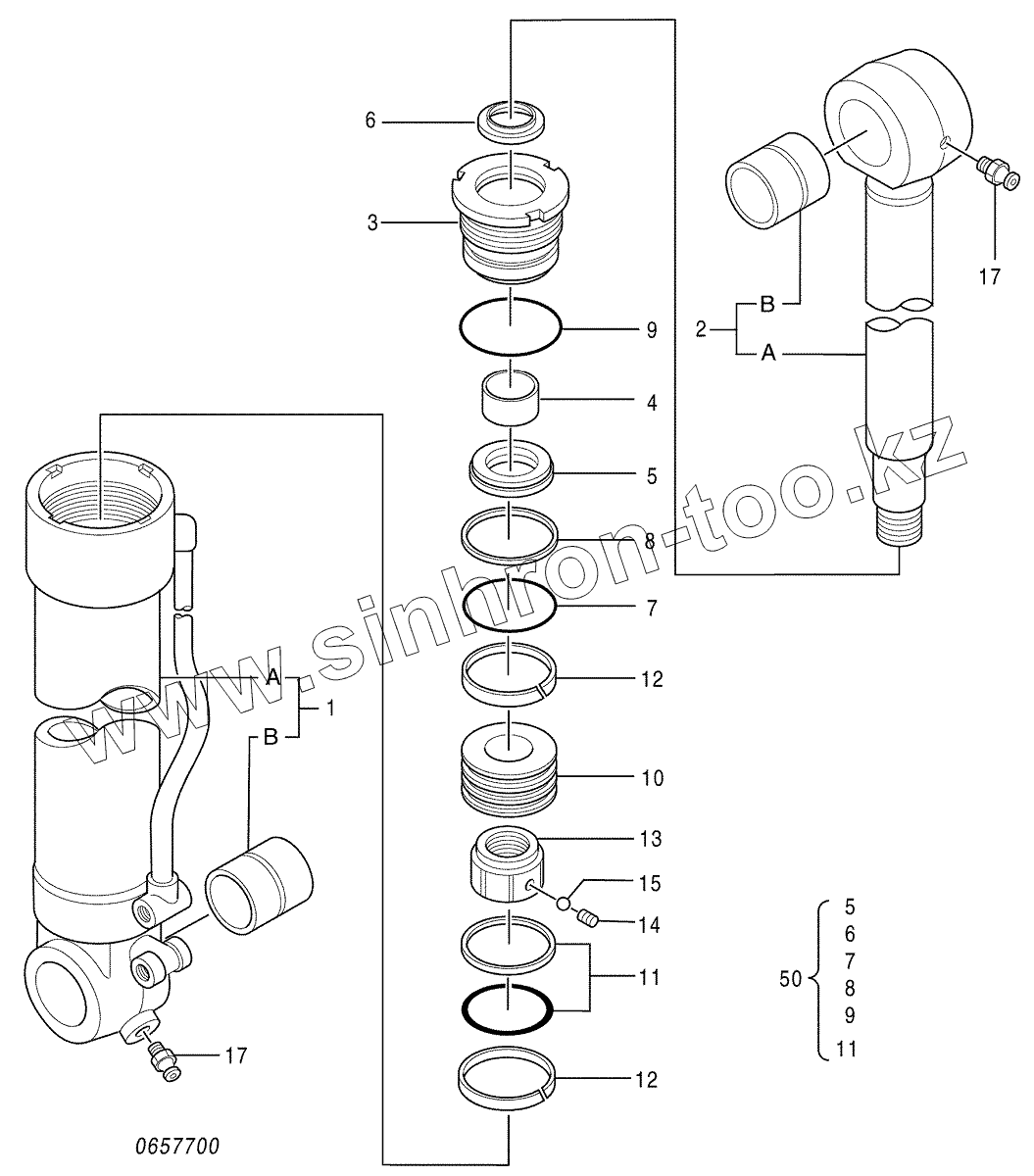

Позиция на иллюстрации Заводской номер детали Название детали
4344048 4344048 CYLINDER
1 0657701 TUBE, CYL ASSY
1A TUBE, CYL. TUBE, CYL.
1B 0392602 BUSHING, PIN
2 0657702 ROD, PISTON ASSY
2A ROD, PISTON ROD, PISTON
2B 0392602 BUSHING, PIN
3 0657703 HEAD, CYL.
4 0657704 BUSHING
5 4067131 PACKING, U-RING
6 0498205 RING, WIPER
7 A811125 O-RING
8 0409906 RING
9 A810130 O-RING
10 0657705 PISTON
11 0254305 RING
12 0657706 RING, SLIDE
13 0310511 NUT
14 0309011 SCREW, SET
15 0111707 BALL, STEEL
17 J75481 FITTING, GREASE
50 4363078 KIT, SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
