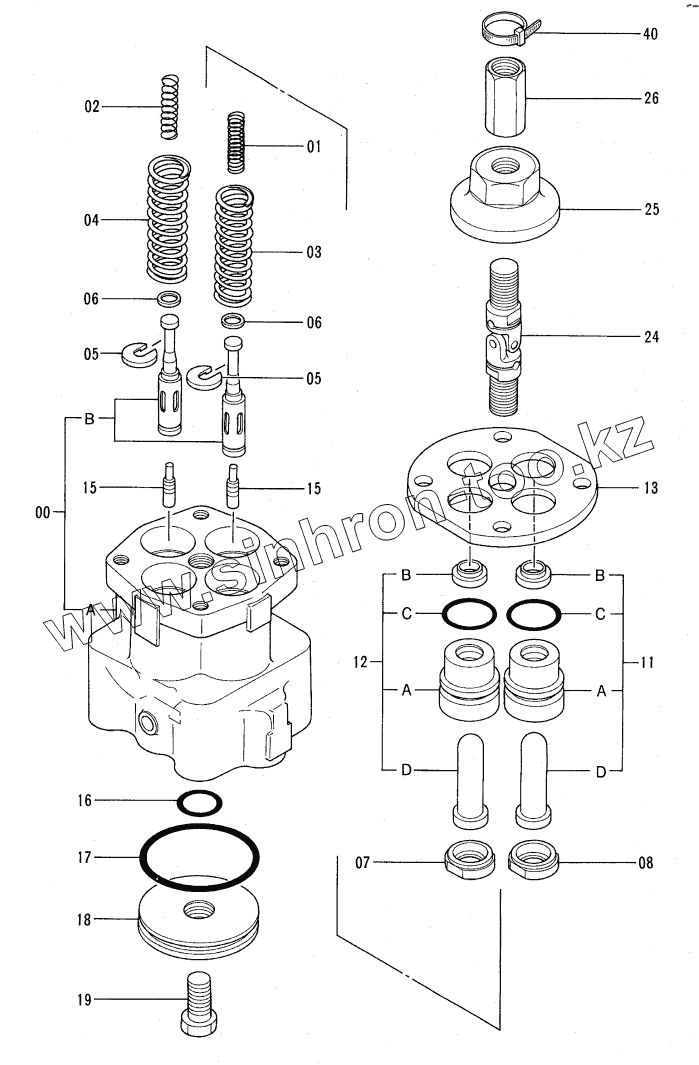

Каталог запасных частей к технике: Hitachi Компоненты EX-60-3. PILOT VALVE
7024552
00A
00B
1
2
3
4
5
5
6
6
7
8
11
11A
11B
11C
11D
12
12A
12B
12C
12D
13
15
15
16
17
18
19
24
25
26
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9101511 | 9101511 | VALVE, PILOT | |
| 7024552 | 7024552 | CASING ASSY | |
| 00A | CASING | CASING | |
| 00B | SPOOL | SPOOL | |
| 1 | 4201915 | SPRING, COMPRES. | |
| 2 | 4166686 | SPRING, COMPRES | |
| 3 | 4195421 | SPRING, COMPRES. | |
| 4 | 4186544 | SPRING, COMPRES. | |
| 5 | 4286796 | SPACER | |
| 6 | 4173208 | SHIM | |
| 7 | 4177896 | GUIDE, SPRING | |
| 8 | 4286797 | GUIDE, SPRING | |
| 11 | 9107447 | PUSHER ASS'Y | |
| 11A | 3058790 | BUSHING | |
| 11B | 4276152 | SEAL, DUST | |
| 11C | A810025 | O-RING | |
| 11D | 3058791 | PUSHER | |
| 12 | 9108066 | PUSHER ASSY | |
| 12A | 3058790 | BUSHING | |
| 12B | 4276152 | SEAL, DUST | |
| 12C | A810025 | O-RING | |
| 12D | 3051298 | PUSHER | |
| 13 | 4269475 | PLATE | |
| 15 | 4184929 | PISTON | |
| 16 | 4286874 | SEAL, WASHER | |
| 17 | A810060 | O-RING | |
| 18 | 4184954 | PLATE | |
| 19 | M341225 | BOLT, SOCKET | |
| 24 | 4285209 | JOINT, UNIVERSAL | |
| 25 | 4253746 | CAM | |
| 26 | 4182067 | JOINT, SCREW | |
| 40 | CLIP | CLIP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
