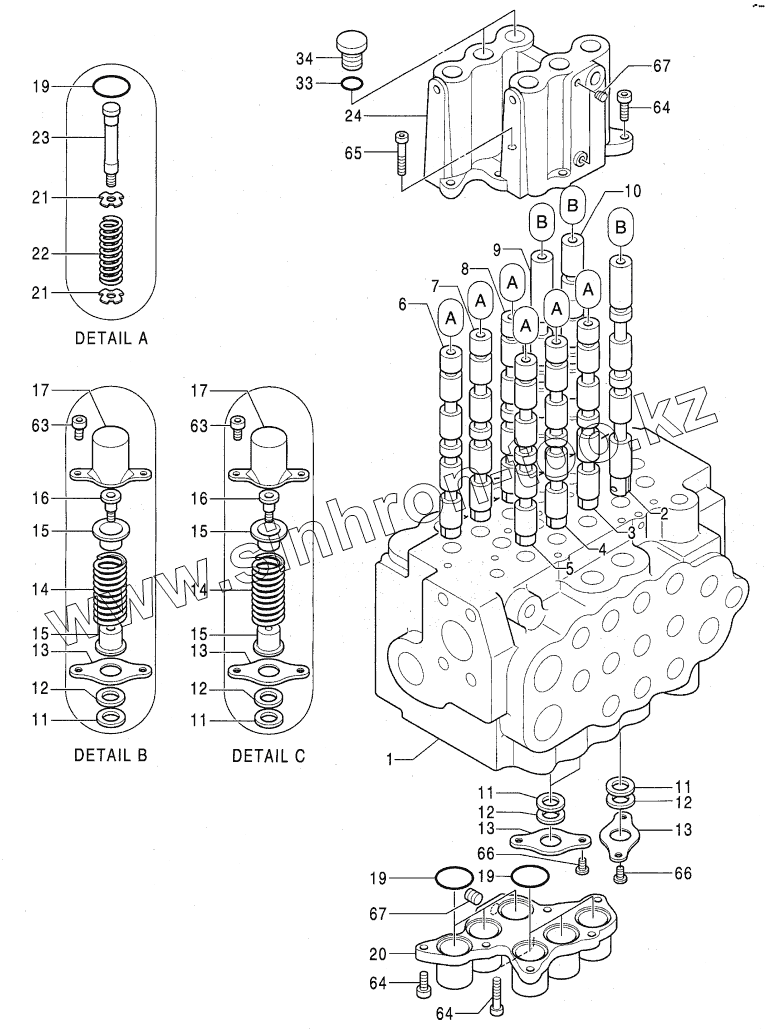

Каталог запасных частей к технике: Hitachi Компоненты EX-60-3. CONTROL VALVE (1/3)
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
19
19
19
20
21
21
22
23
24
33
34
63
63
64
64
64
65
66
66
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4325343 | 4325343 | VALVE, CONTROL | |
| 1 | HOUSING | HOUSING | |
| 2 | SPOOL | SPOOL | |
| 3 | SPOOL | SPOOL | |
| 4 | SPOOL | SPOOL | |
| 5 | SPOOL | SPOOL | |
| 6 | SPOOL | SPOOL | |
| 7 | SPOOL | SPOOL | |
| 8 | SPOOL | SPOOL | |
| 9 | SPOOL | SPOOL | |
| 10 | SPOOL | SPOOL | |
| 11 | 225202 | SEAL | |
| 12 | 225203 | WIPER | |
| 13 | 332901 | PLATE | |
| 14 | 225208 | SPRING | |
| 15 | 225205 | SEAT SPRING | |
| 16 | 225201 | SCREW CAP | |
| 17 | 332902 | CAP | |
| 18 | 225101 | SPRING | |
| 19 | 970486 | O-RING | |
| 20 | 332903 | CAP | |
| 21 | 332904 | SEAT SPRING | |
| 22 | 332905 | SPRING | |
| 23 | 332906 | END SPOOL | |
| 24 | 398101 | CAP | |
| 33 | 4509180 | O-RING | |
| 34 | 332914 | PLUG | |
| 63 | 455001 | BOLT SOCKET | |
| 64 | 455002 | BOLT SOCKET | |
| 65 | 455003 | BOLT SOCKET | |
| 66 | 125112 | SCREW | |
| 67 | 94-2010 | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
