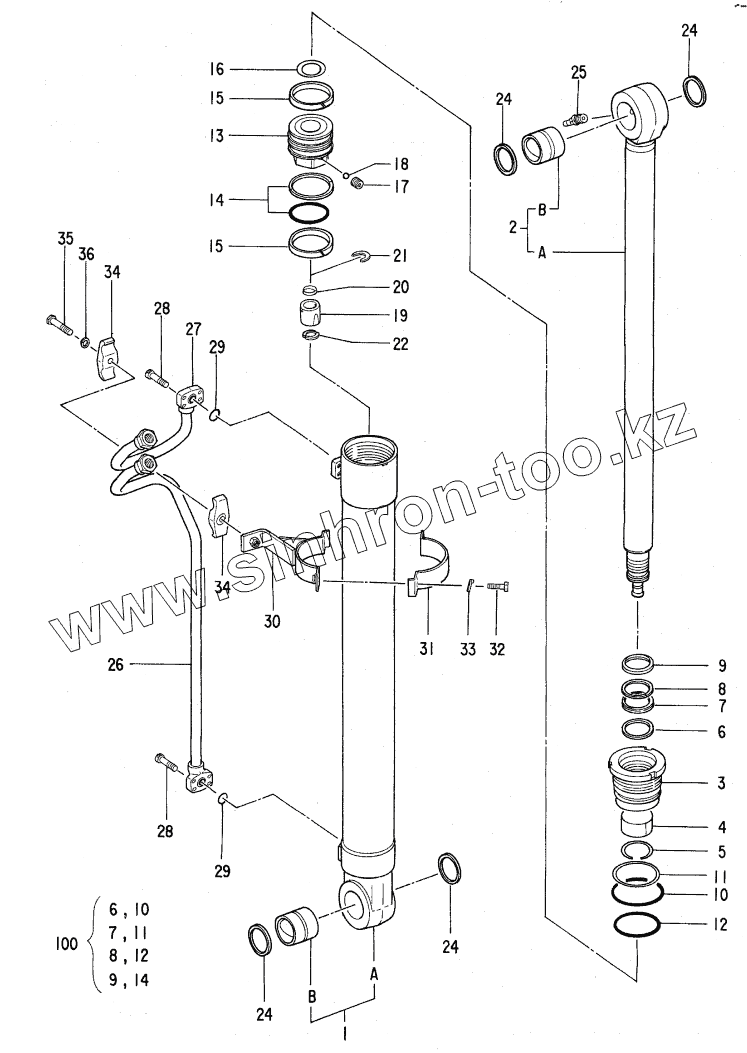

Каталог запасных частей к технике: Hitachi Компоненты EX-60-3. ARM CYLINDER <OFFSET BOOM>
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
24
24
24
24
25
26
27
28
28
29
29
30
31
32
33
34
34
35
36
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4295802 | 4295802 | CYL. ARM | |
| 1 | 0486901 | TUBE CYL. ASSY | |
| 1A | TUBECYL | TUBE CYL | |
| 1B | 0396102 | BUSHING | |
| 2 | 0486902 | ROD PISTON | |
| 2A | RODPISTON | ROD PISTON | |
| 2B | 0396102 | BUSHING | |
| 3 | 0444705 | HEAD CYL. | |
| 4 | 0444706 | BUSHING | |
| 5 | 0225704 | RING, RETAINING | |
| 6 | 0225714 | RING | |
| 7 | 0225711 | PACKING, URING | |
| 8 | 0225712 | RING, BACK-UP | |
| 9 | 0225710 | RING, WIPER | |
| 10 | А811090 | O-RING | |
| 11 | 0310606 | RING, BACK-UP | |
| 12 | А810095 | O-RING | |
| 13 | 0444707 | PISTON | |
| 14 | 0310608 | RING, SEAL | |
| 15 | 0333007 | RING SLIDE | |
| 16 | 0333008 | SHIM | |
| 17 | 0310612 | SCREW, SET | |
| 18 | 0111818 | BALL, STEEL | |
| 19 | 0444708 | BRG. CUSHION | |
| 20 | 0444709 | SEAL CUSHION | |
| 21 | 0444710 | RING RETAINING | |
| 22 | 0396211 | STOPPER | |
| 24 | 0444609 | RING WIPER | |
| 25 | 0159411 | FITTING, GREASE | |
| 26 | 0486903 | PIPE | |
| 27 | 0486904 | PIPE | |
| 28 | М340825 | BOLT, SOCKET | |
| 29 | 4509181 | O-RING | |
| 30 | 0486905 | BAND | |
| 31 | 0444714 | BAND | |
| 32 | 0408815 | BOLT | |
| 33 | 0325913 | WASHER | |
| 34 | 0310312 | HOLDER | |
| 35 | 0224115 | BOLT | |
| 36 | 0208516 | WASHER, SPRING | |
| 100 | 4306445 | KITSEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
