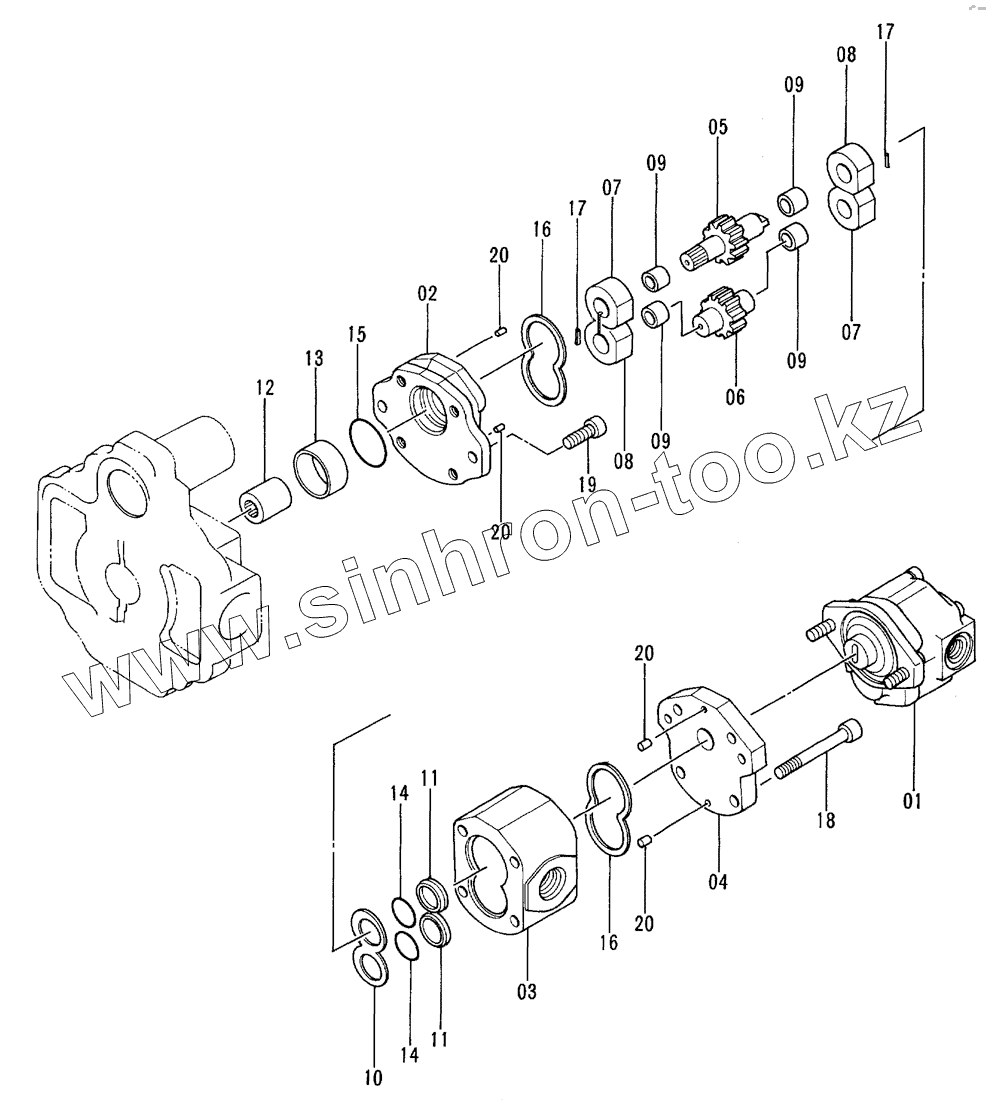

Каталог запасных частей к технике: Hitachi Компоненты EX-60-2. GEAR PUMP 4308272

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4308272
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
11
11
12
13
14
14
15
16
16
17
18
19
20
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
4308272 4308272 GEAR PUMP
1 4255183 GEAR PUMP
2 386301 FRAME
3 CASE CASE
4 462501 PLATE
5 GEAR GEAR
6 GEARIDLE GEAR IDLE
7 PLATE PLATE
8 PLATE PLATE
9 METAL METAL
10 295002 PLATE
11 295003 GUIDE
12 386303 COUPLING
13 251702 COLLAR
14 295006 O-RING
15 295005 O-RING
16 295004 RING
17 386304 RING
18 386305 BOLT SOCKET
19 295007 BOLT SOCKET
20 330401 PIN
