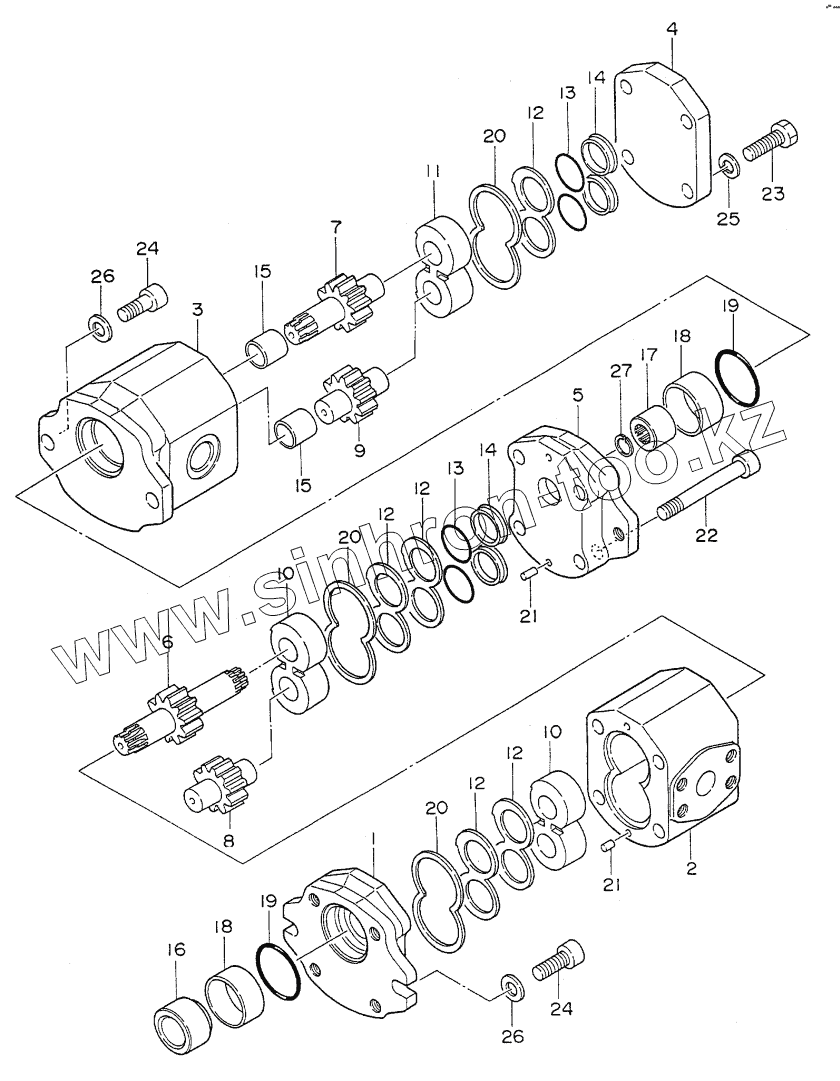

Каталог запасных частей к технике: Hitachi Компоненты EX-60. PILOT GEAR PUMP (BLADE)
4220737
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
20
21
21
22
23
24
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4220737 | 4220737 | PILOT GEAR PUMP | |
| 1 | 0335601 | FRAME | |
| 2 | CASE | CASE | |
| 3 | CASE | CASE | |
| 4 | 0295001 | COVER | |
| 5 | 0335602 | FRAME | |
| 6 | gear | GEAR, DRIVE | |
| 7 | GEAR | GEAR | |
| 8 | SEAR,IDLE | SEAR, IDLE | |
| 9 | GEAR | GEAR | |
| 10 | PLATE | PLATE | |
| 11 | PLATE | PLATE | |
| 12 | 0295002 | PLATE | |
| 13 | 0295006 | O-RING | |
| 14 | 0295003 | GUIDE | |
| 15 | METAL | METAL | |
| 16 | 0251701 | COUPLING | |
| 17 | 0295401 | COUPLING | |
| 18 | 0251702 | COLLAR | |
| 19 | 0295005 | O-RING | |
| 20 | 0295004 | RING | |
| 21 | 0330401 | PIN | |
| 22 | 0295402 | BOLT, SOCKET | |
| 23 | 0284310 | BOLT | |
| 24 | 0295007 | BOLT, SOCKET | |
| 25 | 0284311 | WASHER, SPRING | |
| 26 | 0295008 | WASHER | |
| 27 | 0295403 | RING, RETAINING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
