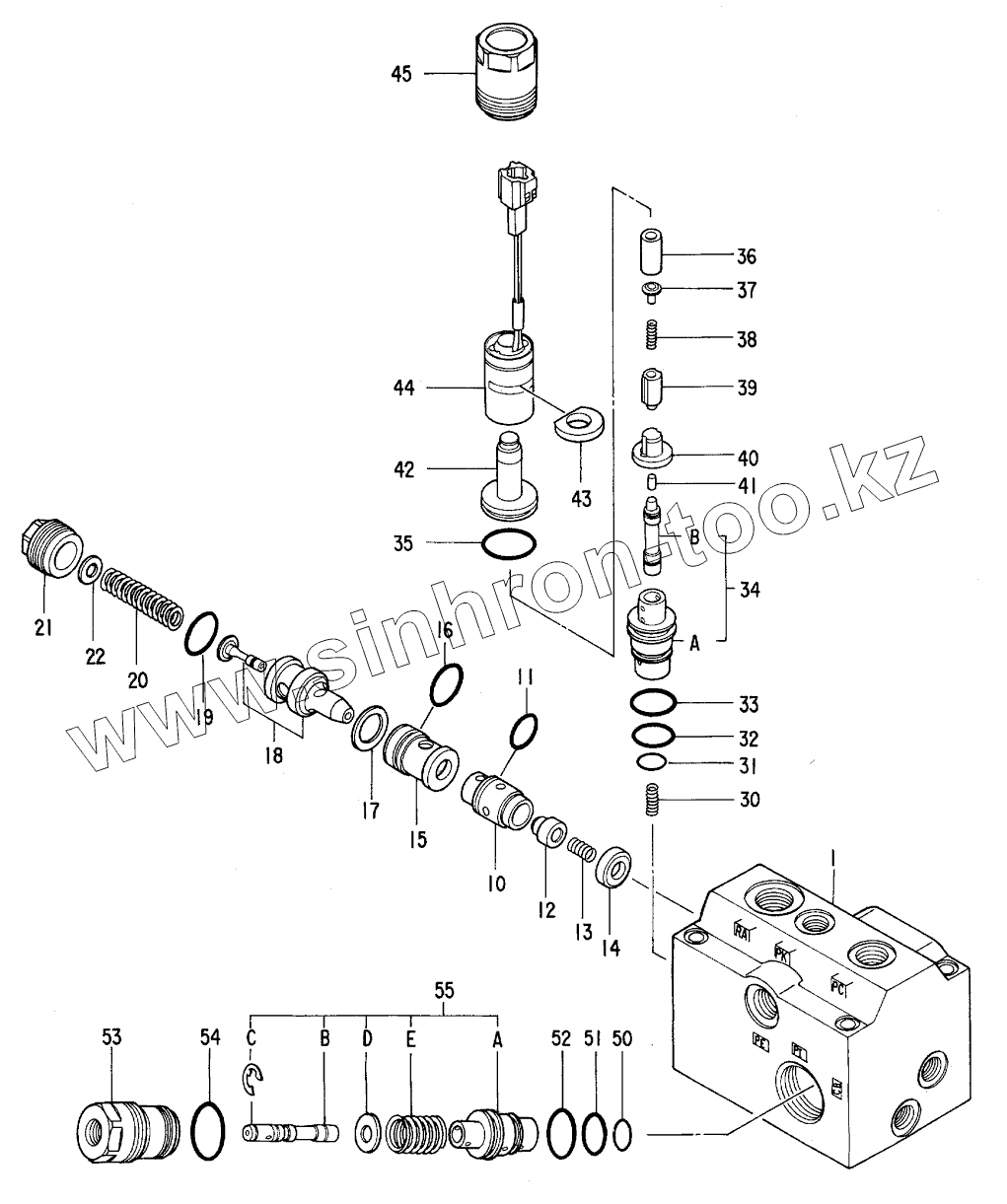

Каталог запасных частей к технике: Hitachi Компоненты EX-300-2. SOLENOID VALVE
1
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
30
31
32
33
34
34A
34B
35
36
37
38
39
40
41
42
43
44
45
50
51
52
53
54
55
55A
55B
55C
55D
55E
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4314750 | 4314750 | VALVE, SOLENOID | |
| 1 | HOUSING | HOUSING | |
| 10 | 408401 | SEAT | |
| 11 | 601201 | O-RING | |
| 12 | 408403 | VALVE, CHECK | |
| 13 | 408404 | SPRING | |
| 14 | 408405 | CAP | |
| 15 | 601202 | SLEEVE | |
| 16 | 408407 | O-RING | |
| 17 | 308704 | GASKET | |
| 18 | 308703 | VALVE ASS'Y | |
| 19 | 308705 | O-RING | |
| 20 | 308710 | SPRING | |
| 21 | 308709 | PLUG | |
| 22 | 308706 | SHIM 0.5 | |
| 22 | 308707 | SHIM 0.25 | |
| 22 | 308708 | SHIM 1.0 | |
| 30 | 308711 | SPRING | |
| 31 | 4509180 | O-RING | |
| 32 | 985099 | O-RING | |
| 33 | 4028265 | O-RING | |
| 34 | 601203 | SPOOL ASS'Y | |
| 34A | BODY | BODY | |
| 34B | SPOOL | SPOOL | |
| 35 | 308713 | O-RING | |
| 36 | 601204 | PIPE | |
| 37 | 433302 | SEAT, SPRING | |
| 38 | 308716 | SPRING | |
| 39 | 308717 | PLUNGER | |
| 40 | 397602 | STOPPER | |
| 41 | 308719 | ROD | |
| 42 | 397603 | HOUSING | |
| 43 | 308721 | SPACER | |
| 44 | 601205 | COIL ASS'Y | |
| 45 | 308724 | SCREW | |
| 50 | 4509180 | O-RING | |
| 51 | 985099 | O-RING | |
| 52 | 4028265 | O-RING | |
| 53 | 601206 | ADAPTER | |
| 54 | 308713 | O-RING | |
| 55 | 601207 | SPOOL ASS'Y | |
| 55A | BODY | BODY | |
| 55B | SPOOL | SPOOL | |
| 55C | RING,RETAINING | RING, RETAINING | |
| 55D | WASHER | WASHER | |
| 55E | SPRING | SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
