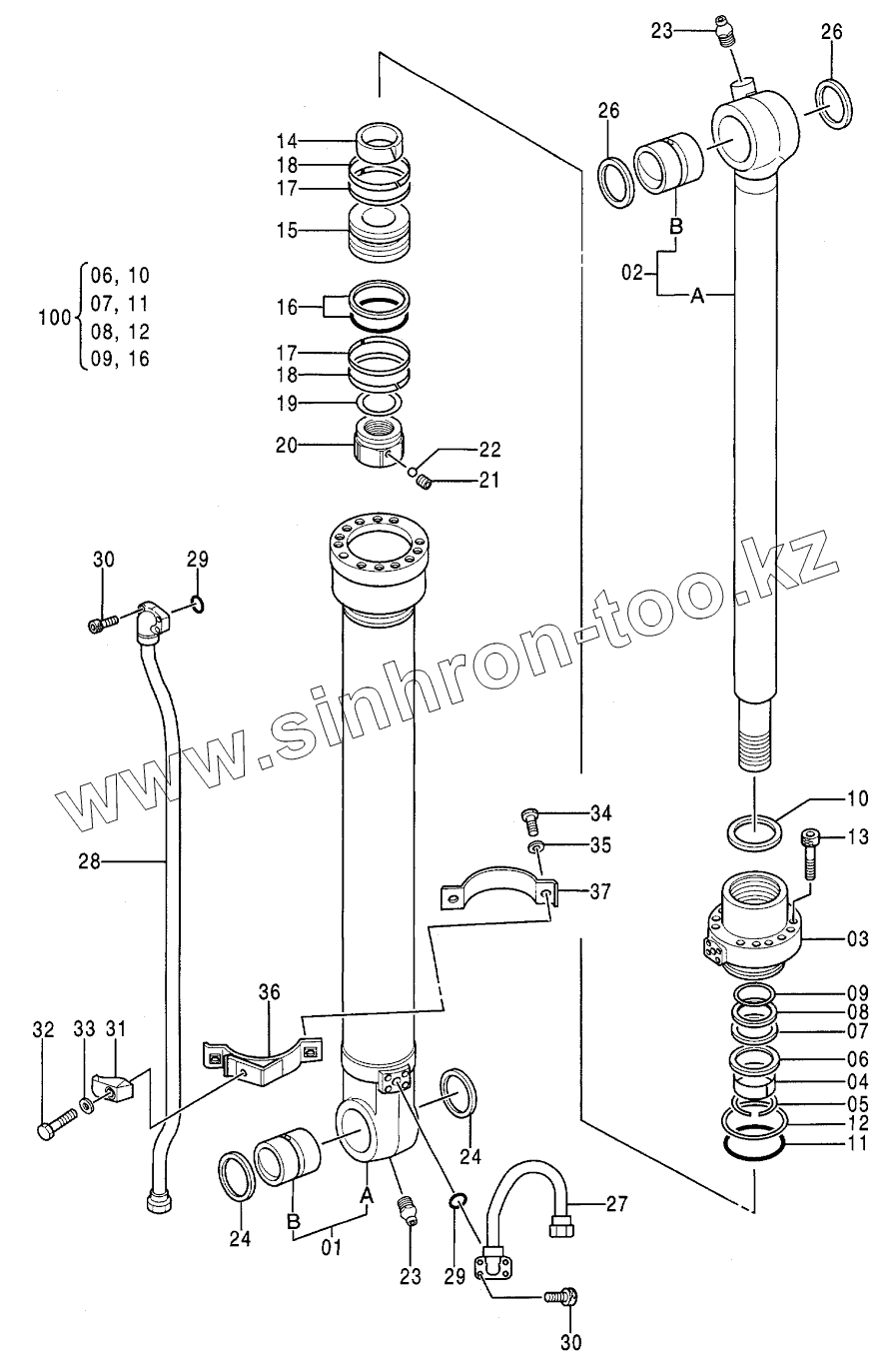

Каталог запасных частей к технике: Hitachi Компоненты EX-300-2. BUCKET CYLINDER <RIVER MAINTENANCE>
1
01A
01B
2
02A
02B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
24
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4326775 | 4326775 | CYL. BUCKET | |
| 4344576 | 4344576 | CYL. | |
| 1 | 4344585 | TUBE, CYL. ASS'Y | |
| 01A | 624401 | TUBE, CYL. | |
| 01B | 310513 | BUSHING, PIN | |
| 2 | 4344584 | ROD, PISTON ASS'Y | |
| 02A | 624402 | ROD, PISTON | |
| 02B | 310307 | BUSHING, PIN | |
| 3 | 624403 | HEAD, CYL. | |
| 4 | 310604 | BUSHING | |
| 5 | 4510494 | RING, RETAINING | |
| 6 | 225613 | RING SEAL | |
| 7 | 225611 | PACKING U-RING | |
| 8 | 225612 | RING BACK-UP | |
| 9 | 310605 | RING | |
| 10 | 437005 | RING, WIPER | |
| 11 | 4059388 | O-RING | |
| 12 | 254905 | RING BACK-UP | |
| 13 | 163406 | BOLT, SOCKET | |
| 14 | 409109 | BRG., CUSHION | |
| 15 | 326004 | PISTON | |
| 16 | 240807 | RINGSEAL ASS'Y | |
| 17 | 326005 | RING | |
| 18 | 254908 | RING | |
| 19 | 326007 | SHIM | |
| 20 | 409108 | NUT | |
| 21 | 310612 | SCREW SET | |
| 22 | 111818 | BALL STEEL | |
| 23 | J75481 | FITTING, GREASE | |
| 24 | 4094086 | SEAL, DUST | |
| 26 | 4065687 | SEAL, DUST | |
| 27 | 624404 | PIPE | |
| 28 | 624405 | PIPE | |
| 29 | 4509181 | O-RING | |
| 30 | M340825 | BOLT, SOCKET | |
| 31 | 310616 | HOLDER | |
| 32 | 259509 | BOLT | |
| 33 | 208516 | WASHER SPRING | |
| 34 | 408815 | BOLT | |
| 35 | 325913 | WASHER | |
| 36 | 624406 | BAND | |
| 37 | 326012 | BAND | |
| 100 | 4344571 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
