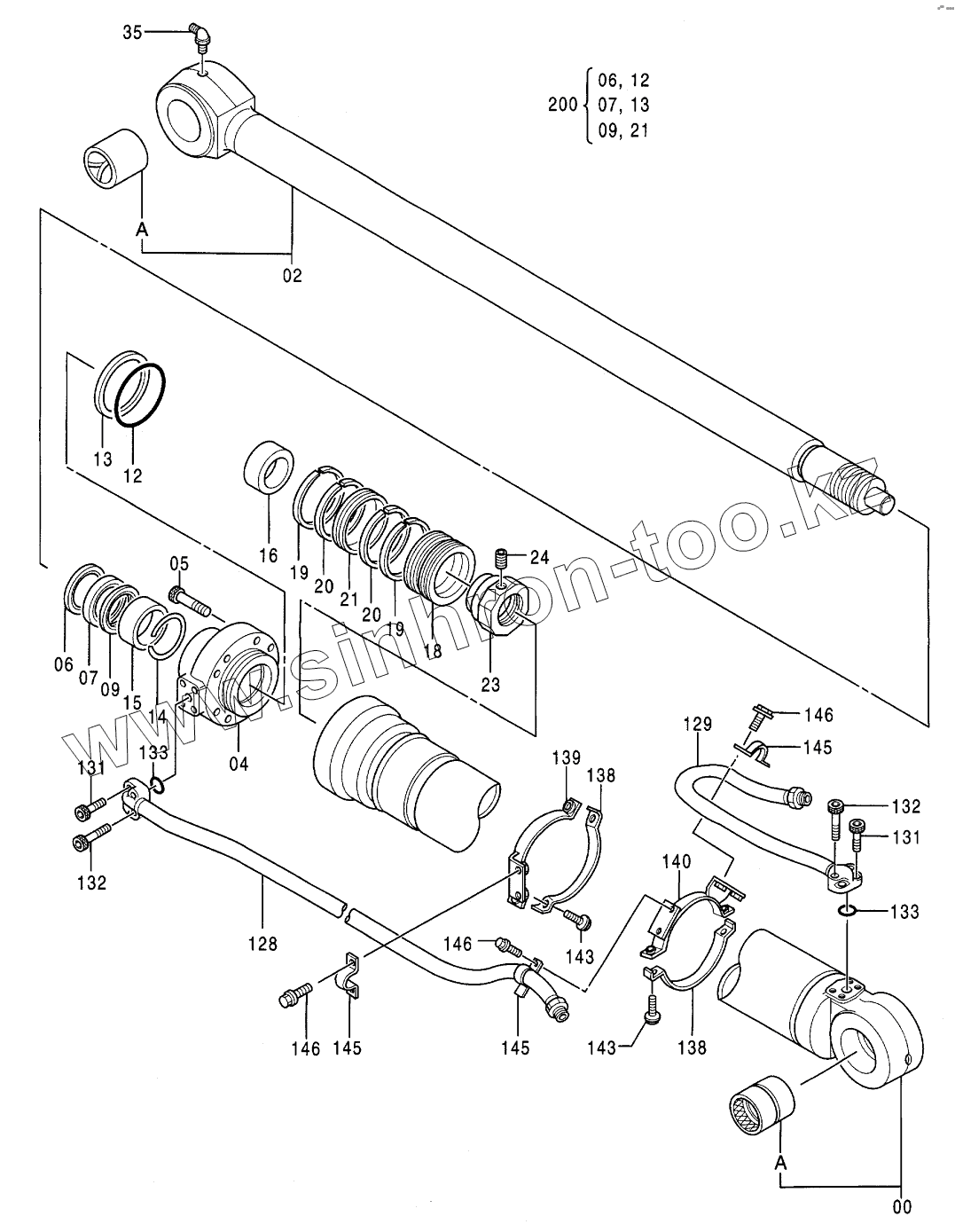

Каталог запасных частей к технике: Hitachi Компоненты EX-300-2. ARM CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7017425
9127657
9127657
00A
2
02A
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
9
9
12
12
13
13
14
15
16
18
19
19
20
20
21
21
23
24
35
128
129
131
131
132
132
133
133
138
138
139
140
143
143
145
145
145
146
146
146
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
Позиция на иллюстрации Заводской номер детали Название детали
9122617 9122617 CYL., ARM
9124833 9124833 CYL., ARM
9123157 9123157 CYL.
9127654 9127654 CYL.
7017425 7017425 TUBE, CYL.
9127657 9127657 TUBE, CYL.
00A 3069670 BUSHING
2 7027218 ROD, PISTON
02A 3036659 BUSHING
4 1015997 HEAD, CYL.
5 M342700 BOLT, SOCKET
6 4194615 SEAL, DUST
6 4194615 SEAL, DUST
6 4194615 SEAL, DUST
6 4194615 SEAL, DUST
6 4194615 SEAL, DUST
6 4348206 SEAL, DUST
6 4348206 SEAL, DUST
6 4348206 SEAL, DUST
7 4194616 SEAL
9 4265014 RING
12 4140485 O-RING
13 4144056 RING, BACK-UP
14 4265019 RING, RETAINING
15 4284534 BUSHING
16 4194628 RING, CUSHION
18 3036604 PISTON
19 4194624 RING, TEFLON
20 4194623 RING, WEAR
21 4194620 RING, SEAL
23 3062096 NUT
24 4201806 SCREW, SET
35 J75581 FITTING, GREASE
128 8036939 PIPE
129 8036938 PIPE
131 M341245 BOLT, SOCKET
132 M341260 BOLT, SOCKET
133 A811035 O-RING
138 3043351 CLAMP
139 8043042 CLAMP
140 8044210 CLAMP
143 J011035 BOLT, SEMS
145 4174241 CLAMP, PIPE
146 J011025 BOLT, SEMS
200 9123264 KIT, SEAL
200 9123264 KIT, SEAL
200 9123264 KIT, SEAL
200 9123264 KIT, SEAL
200 9123264 KIT, SEAL
200 9144511 KIT, SEAL
200 9144511 KIT, SEAL
200 9144511 KIT, SEAL
