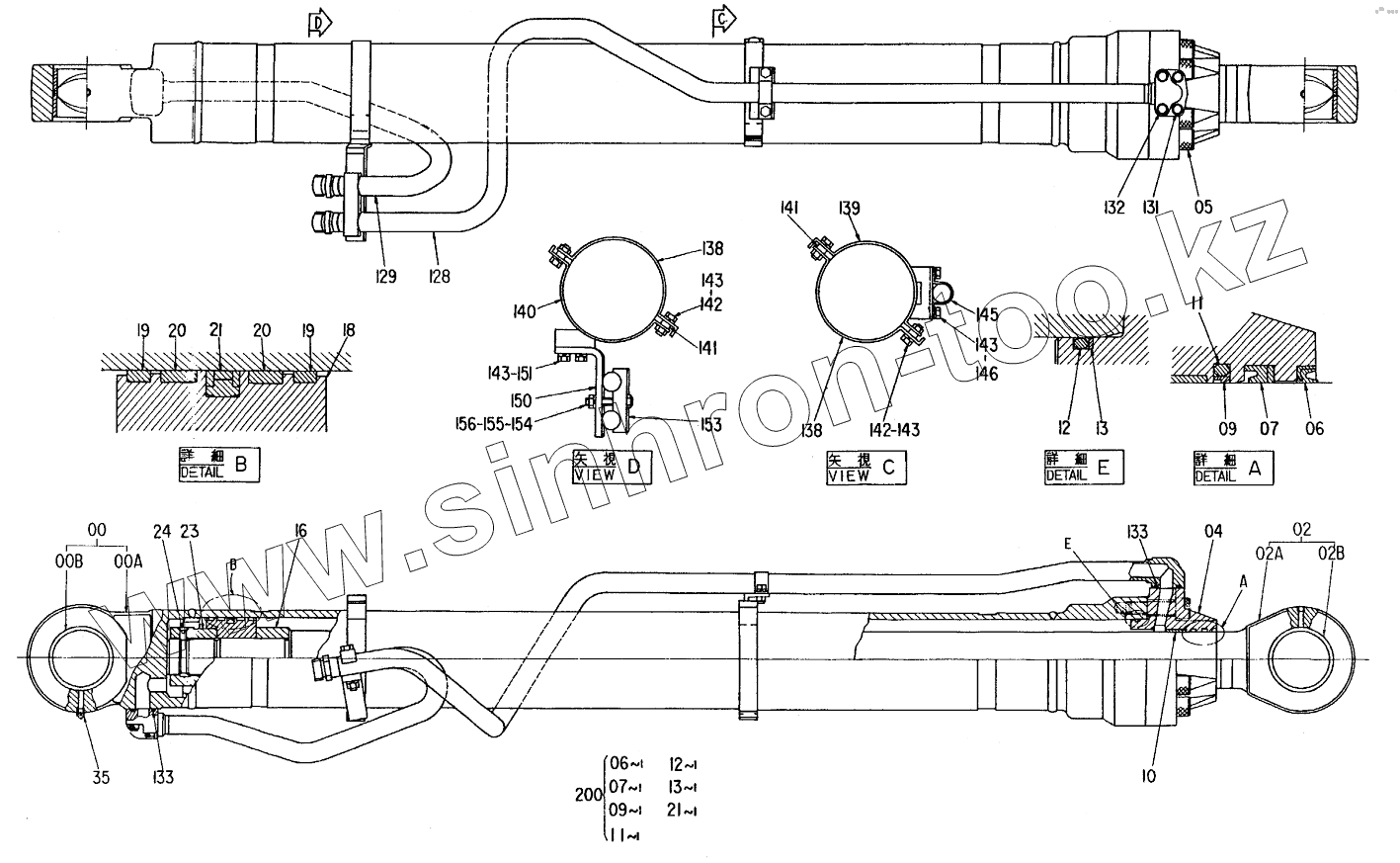

Каталог запасных частей к технике: Hitachi Компоненты EX-300. CYL.,BOOM (L)
9076766
9076109
3036658
7018985
7018979
7017421
3036658
2
4
5
6
6
7
7
9
9
10
11
11
12
12
13
13
16
18
19
19
20
20
21
21
23
24
35
128
129
131
132
133
133
138
138
139
140
141
141
142
142
143
143
143
143
145
146
150
151
153
154
155
156
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9076766 | 9076766 | CYL. | |
| 9076109 | 9076109 | CYL., BOOM | |
| 3036658 | 3036658 | BUSHING | |
| 7018985 | 7018985 | ROD, PISTON | |
| 7018979 | 7018979 | TUBE, CYL. | |
| 7017421 | 7017421 | TUBE, CYL. | |
| 3036658 | 3036658 | BUSHING | |
| 2 | 7017179 | ROD, PISTON | |
| 4 | 2023064 | HEAD, CYL. | |
| 5 | Н342480 | BOLT, SOCKET | |
| 6 | 4131730 | SEAL, DUST | |
| 7 | 4168227 | SEAL | |
| 9 | 4131728 | RING | |
| 10 | 4194618 | BUSHING | |
| 11 | 4131276 | O-RING | |
| 12 | 4087852 | O-RING | |
| 13 | 487862 | RING, BACK-UP | |
| 16 | 4194626 | RING, CUSHION | |
| 18 | 3036603 | PISTON | |
| 19 | 4185247 | RING, TEFLON | |
| 20 | 4185249 | RING, WEAR | |
| 21 | 4185245 | RING, SEAL | |
| 23 | 3039348 | NUT | |
| 24 | 4201806 | SCREW, SET | |
| 35 | J75481 | FITTING, GREASE | |
| 128 | 8036937 | PIPE | |
| 129 | 8037795 | PIPE | |
| 131 | М341245 | BOLT | |
| 132 | М341260 | BOLT, SOCKET | |
| 133 | А811035 | O-RING | |
| 138 | 8036709 | CLAMP | |
| 139 | 8038475 | CLAMP | |
| 140 | 8036970 | CLAMP | |
| 141 | 4193962 | COLLAR | |
| 142 | J901035 | BOLT | |
| 143 | А590910 | WASHER, SPRING | |
| 145 | 4174241 | CLAMP, PIPE | |
| 146 | J901020 | BOLT | |
| 150 | 4195485 | SUPPORT | |
| 151 | J901028 | BOLT | |
| 153 | 4171478 | CLAMP, PIPE | |
| 154 | J901275 | BOLT | |
| 155 | J950012 | NUT | |
| 156 | А590912 | WASHER, SPRING | |
| 200 | 9078845 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
