Каталог запасных частей к технике: Hitachi Компоненты EX-200-3(LC, H). VALVE, SOLENOID, 0615200A
1
2
2-12
2-13
2-14
2-15
2-16
2-17
2-18
2-19
2-20
2-21
2-22
2-23
2-24
2-24A
2-24B
2-24C
3
3-31
3-32
3-34
3-35
3-36
3-37
3-38
3-39
3-40
3-41
3-42
3-43
3-44
3-45
3-46
3-47
3-48
3-49
4
4-34
4-35
4-36
4-41
4-48
4-49
4-51
4-52
4-53
4-54
4-55
4-56
5
5-34
5-35
5-36
5-41
5-71
5-72
5-73
5-74
5-75
5-76
5-77
5-77
5-77
5-78

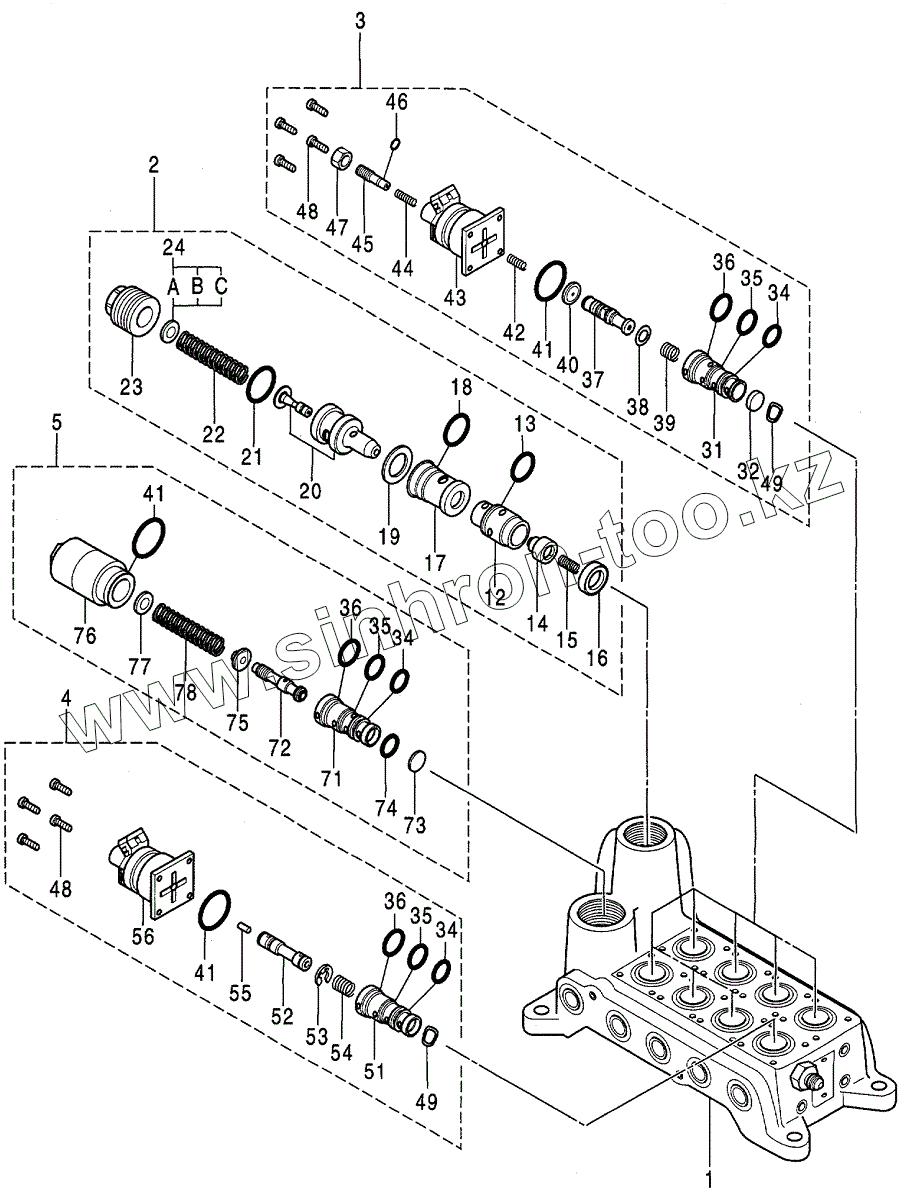

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4331026 | 4331026 | VALVE, SOLENOID | |
| 1 | HOUSING | HOUSING | |
| 2 | 4289288 | VALVE, RELIEF ASSY | |
| 2-12 | 0408401 | SEAT | |
| 2-13 | 0601201 | O-RING | |
| 2-14 | 0605001 | VALVE, CHECK | |
| 2-15 | 0408404 | SPRING | |
| 2-16 | 0408405 | CAP | |
| 2-17 | 0408406 | SLEEVE | |
| 2-18 | 0408407 | O-RING | |
| 2-19 | 0308704 | GASKET | |
| 2-20 | 0308703 | VALVE ASS'Y | |
| 2-21 | 0308705 | O-RING | |
| 2-22 | 0408408 | SPRING | |
| 2-23 | 0308709 | PLUG | |
| 2-24 | 0615201 | SHIM SET | |
| 2-24A | 0308707 | SHIM | |
| 2-24B | 0308706 | SHIM | |
| 2-24C | 0308708 | SHIM | |
| 3 | 4288336 | VALVE, SOLENOID ASSY | |
| 3-31 | SLEEVE | SLEEVE | |
| 3-32 | PLATE | PLATE | |
| 3-34 | 0408409 | O-RING | |
| 3-35 | 0408410 | O-RING | |
| 3-36 | 0408411 | O-RING | |
| 3-37 | SPOOL | SPOOL | |
| 3-38 | WASHER | WASHER | |
| 3-39 | SPRING | SPRING | |
| 3-40 | DIAPHRAGM | DIAPHRAGM | |
| 3-41 | 0408412 | O-RING | |
| 3-42 | SPRING | SPRING | |
| 3-43 | SOLENOID | SOLENOID | |
| 3-44 | SPRING | SPRING | |
| 3-45 | SCREW | SCREW | |
| 3-46 | O-RING | O-RING | |
| 3-47 | NUT | NUT | |
| 3-48 | 0408413 | BOLT, SOCKET | |
| 3-49 | WASHER | WASHER | |
| 4 | 4288337 | VALVE, SOLENOID ASSY | |
| 4-34 | 0408409 | O-RING | |
| 4-35 | 0408410 | O-RING | |
| 4-36 | 0408411 | O-RING | |
| 4-41 | 0408412 | O-RING | |
| 4-48 | 0408413 | BOLT, SOCKET | |
| 4-49 | WASHER | WASHER | |
| 4-51 | SLEEVE | SLEEVE | |
| 4-52 | SPOOL | SPOOL | |
| 4-53 | RING;RETAINING | RING, RETAINING | |
| 4-54 | SPRING | SPRING | |
| 4-55 | ROD | ROD | |
| 4-56 | SOLENOID | SOLENOID | |
| 5 | 4308987 | VALVE ASSY | |
| 5-34 | 0408409 | O-RING | |
| 5-35 | 0408410 | O-RING | |
| 5-36 | 0408411 | O-RING | |
| 5-41 | 0408412 | O-RING | |
| 5-71 | SLEEVE | SLEEVE | |
| 5-72 | SPOOL | SPOOL | |
| 5-73 | PLATE | PLATE | |
| 5-74 | 4506412 | O-RING | |
| 5-75 | PLUG | PLUG | |
| 5-76 | PLUG | PLUG | |
| 5-77 | SHIM | SHIM | |
| 5-77 | SHIM | SHIM | |
| 5-77 | SHIM | SHIM | |
| 5-78 | SPRING | SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
