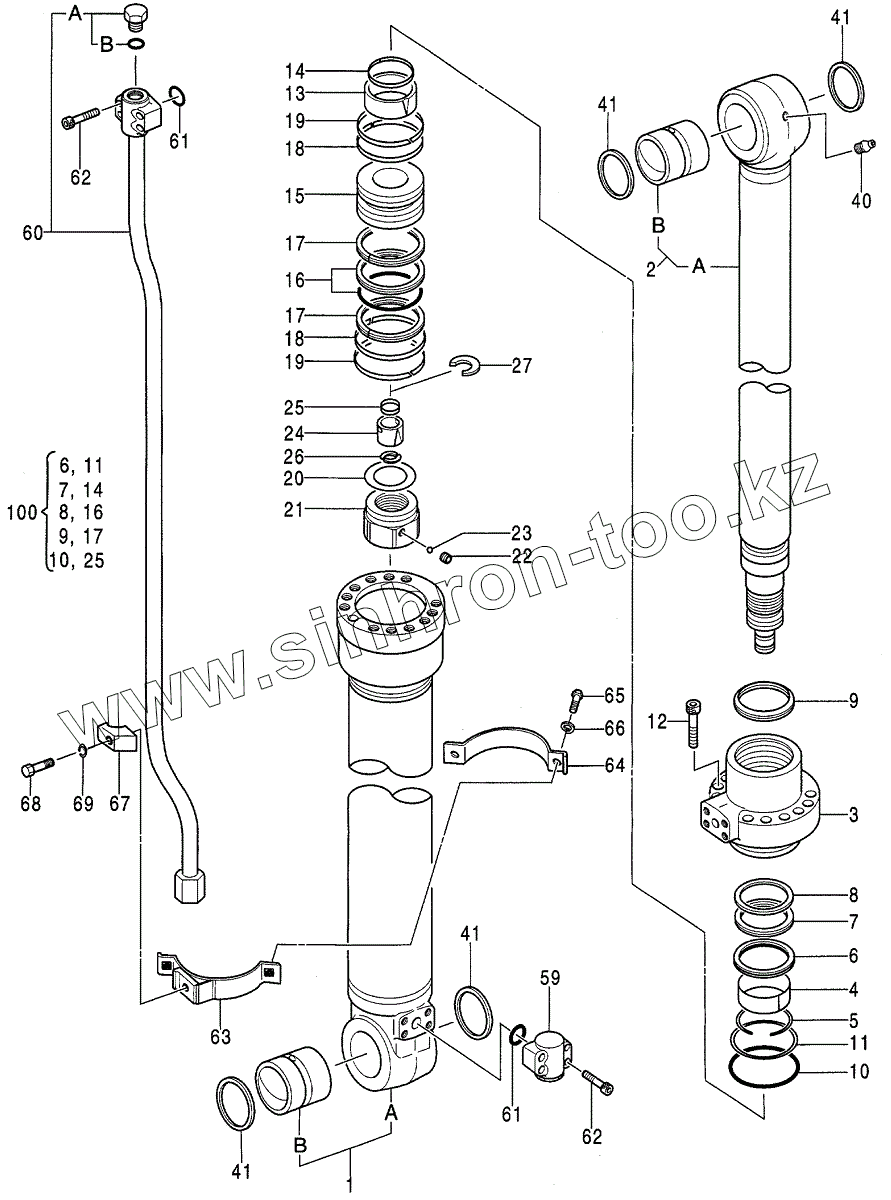

Каталог запасных частей к технике: Hitachi Компоненты EX-200-3(LC, H). CYL.:ARM, 0481800A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4314778
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
17
18
18
19
19
20
21
22
23
24
25
25
26
27
40
41
41
41
41
59
60
60B
61
61
62
62
63
64
65
66
67
68
69
100
100
Позиция на иллюстрации Заводской номер детали Название детали
4314778 4314778 CYL., ARM
1-41 4286777 CYL.
1 4286778 TUBE, CYL. ASSY
1A 0409901 TUBE, CYL.
1B 0409902 BUSHING, PIN
2 4286779 ROD, PISTON ASSY
2A 0409903 ROD, PISTON
2B 0409902 BUSHING, PIN
3 0409904 HEAD, CYL.
4 0309204 BUSHING
5 0236905 RING, RETAINING
6 0409905 RING
7 0127207 PACKINGS-RING
8 0236919 RING, BACK-UP
9 0481801 RING, WIPER
9 0481803 RING, WIPER
10 A811125 O-RING
11 0409906 RING
12 0409907 BOLT
13 0409908 BRG.
14 0409909 SEAL
15 0409910 PISTON
15 0481804 PISTON
16 0254305 RING
17 0409911 RING
18 0409912 RING
19 0254309 RING
20 0309216 SHIM
21 0309213 NUT
22 0309011 SCREW, SET
23 0111707 BALL, STEEL
24 0409913 BRG., CUSHION
25 0409914 SEAL
26 0409915 STOPPER
27 0409916 RING
40 J75481 FITTING, GREASE
41 4067902 SEAL, DUST
59 0387307 JOINT
60 0409918 PIPE
60A 4113926 PLUG
60B 4506429 O-RING
61 984614 O-RING
62 0309020 BOLT, SOCKET
63 0409919 BAND
64 0409920 BAND
65 0408815 BOLT
66 0325913 WASHER
67 0309219 CLAMP
68 0237417 BOLT
69 0208516 WASHER, SPRING
100 4316625 KIT, SEAL
100 4369914 KIT, SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
