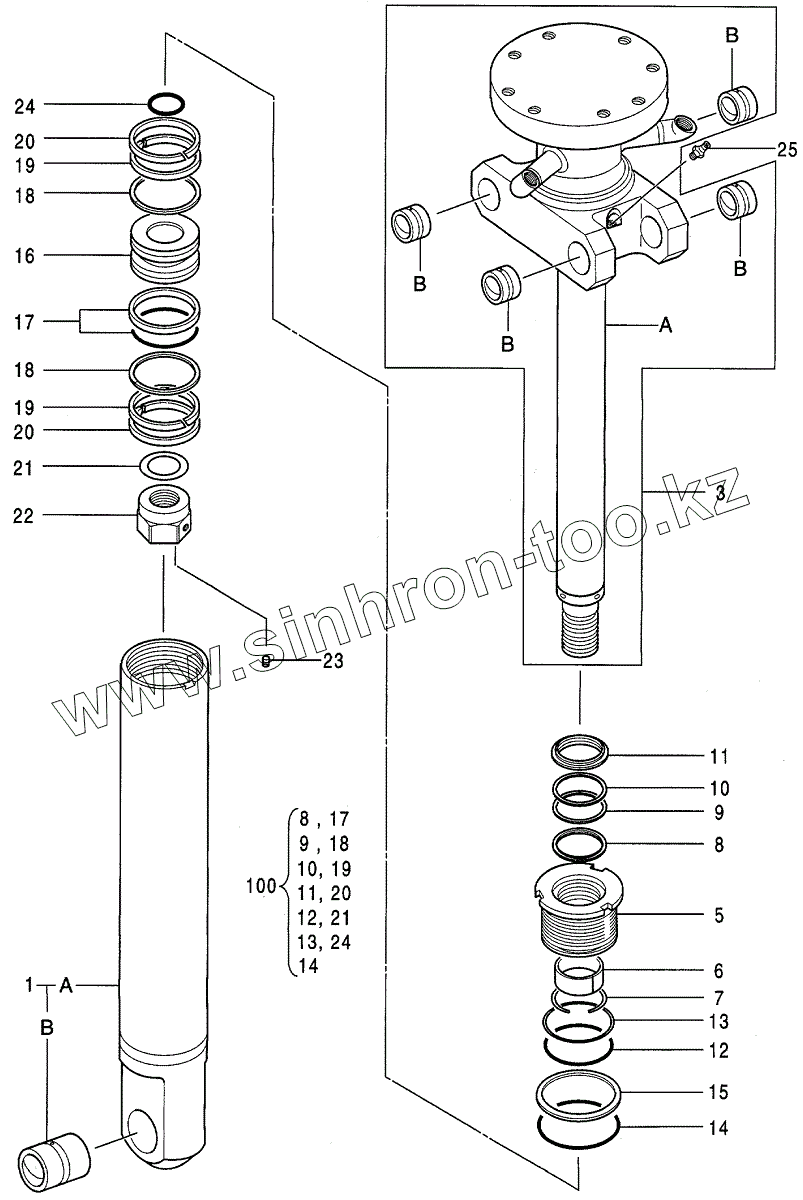

Каталог запасных частей к технике: Hitachi Компоненты EX-200-3(LC, H). CYL., CLAMSHELL, 0496700A
4288743
1
1A
1B
3
3A
3B
3B
3B
3B
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
16
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
24
24
25
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4288743 | 4288743 | CYL. | |
| 1 | 4323936 | TUBE, CYL. ASSY | |
| 1A | 0496701 | TUBE, CYL. | |
| 1B | 0158602 | BUSHING | |
| 3 | 4323937 | ROD, PISTON ASSY | |
| 3A | 0496702 | ROD, PISTON | |
| 3B | 0158604 | BUSHING | |
| 5 | 0496703 | HEAD, CYL. | |
| 6 | 0309004 | BUSHING | |
| 7 | 0208304 | RING.'RETAINING | |
| 8 | 0409704 | RING | |
| 9 | 0208305 | PACKING, U-RING | |
| 10 | 0208306 | RING, BACK-UP | |
| 11 | 0496704 | RING, WIPER | |
| 11 | 0409715 | RING, WIPER | |
| 12 | A811120 | O-RING | |
| 13 | 0223704 | RING | |
| 14 | A810125 | O-RING | |
| 15 | 4508160 | WASHER LOCK | |
| 16 | 0496705 | PISTON | |
| 17 | 0223706 | RING | |
| 18 | 0496706 | RING | |
| 19 | 0309009 | RING | |
| 20 | 0223713 | RING | |
| 21 | 0309013 | SHIM | |
| 22 | 0309010 | NUT | |
| 23 | 0141013 | SCREW, SET | |
| 24 | 0326106 | O-RING | |
| 25 | J75481 | FITTING, GREASE | |
| 100 | 4323938 | KIT, SEAL | |
| 100 | 4369902 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
