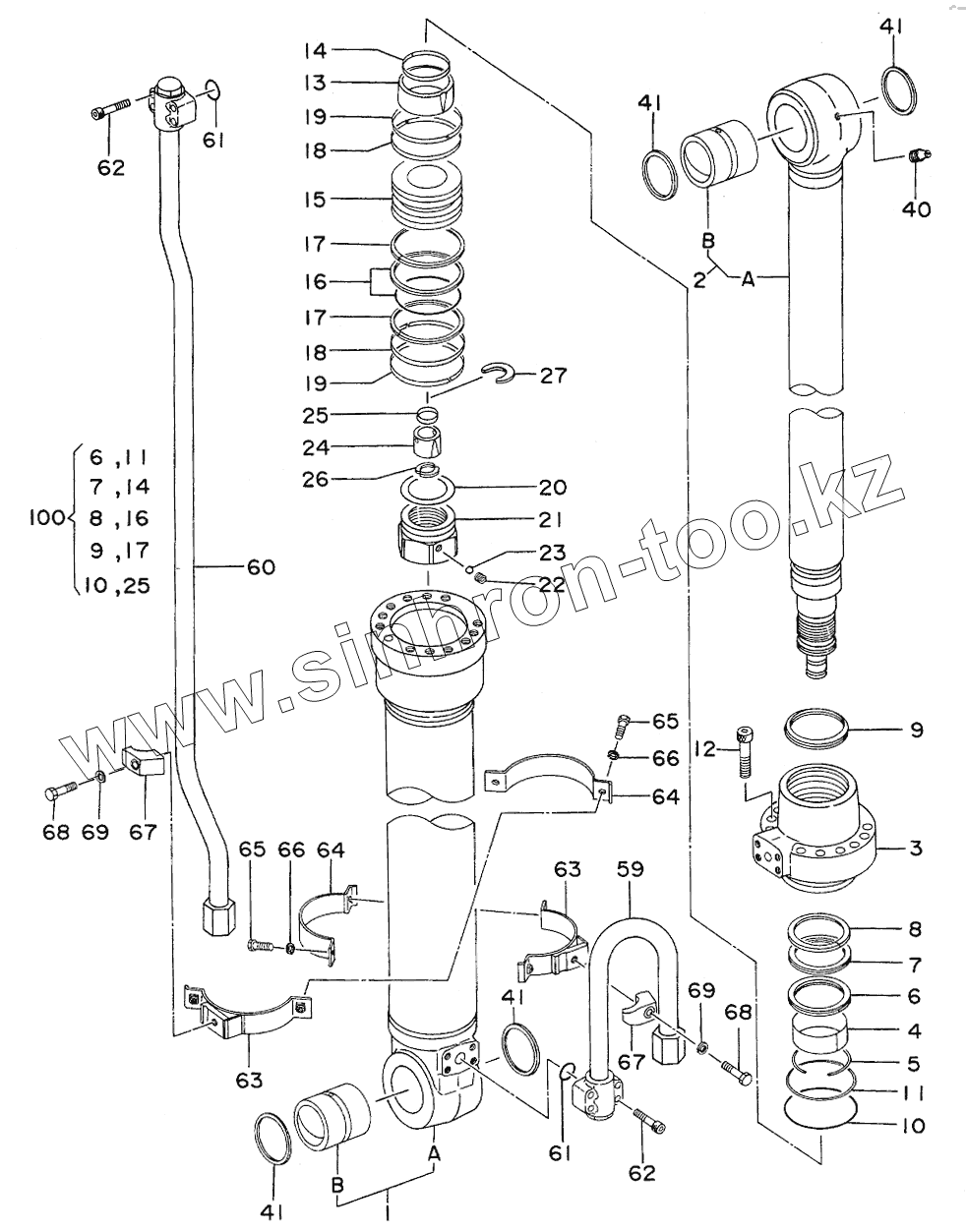

Каталог запасных частей к технике: Hitachi Компоненты EX-200-2. CYL., ARM Serial №60001-D92/01
4250226
4286777
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
24
25
25
26
27
40
41
41
41
41
41
41
41
41
41
59
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
69
69
100
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4250226 | 4250226 | CYL., ARM | |
| 4286777 | 4286777 | CYL. | |
| 1 | 4286778 | TUBE, CYL. ASSY | |
| 1A | 0409901 | TUBE, CYL. | |
| 1B | 0409902 | BUSHING, PIN | |
| 2 | 4286779 | ROD, PISTON ASSY | |
| 2A | 0409903 | ROD, PISTON | |
| 2B | 0409902 | BUSHING, PIN | |
| 3 | 0409904 | HEAD, CYL. | |
| 4 | 0309204 | BUSHING | |
| 5 | 0236905 | RING, RETAINING | |
| 6 | 0409905 | RING | |
| 7 | 0127207 | PACKINGS-RING | |
| 8 | 0236919 | RING, BACK-UP | |
| 9 | 0236920 | RING, WIPER | |
| 9 | 0481801 | RING, WIPER | |
| 10 | А811125 | O-RING | |
| 11 | 0409906 | RING | |
| 12 | 0409907 | BOLT | |
| 13 | 0409908 | BRG. | |
| 14 | 0409909 | SEAL | |
| 15 | 0409910 | PISTON | |
| 16 | 0254305 | RING | |
| 17 | 0409911 | RING | |
| 18 | 0409912 | RING | |
| 19 | 0257309 | RING | |
| 20 | 0309216 | SHIM | |
| 21 | 0309213 | NUT | |
| 22 | 0309011 | SCREW, SET | |
| 23 | 0111707 | BALL, STEEL | |
| 24 | 0409913 | BRG., CUSHION | |
| 25 | 0409914 | SEAL | |
| 26 | 0409915 | STOPPER | |
| 27 | 0409916 | RING | |
| 40 | J75481 | FITTING, GREASE | |
| 41 | 0409710 | RING, WIPER | |
| 41 | 4067902 | SEAL, DUST | |
| 59 | 0409917 | PIPE | |
| 60 | 0409918 | PIPE | |
| 61 | 984614 | O-RING | |
| 62 | 0309020 | BOLT, SOCKET | |
| 63 | 0409919 | BAND | |
| 64 | 0409920 | BAND | |
| 65 | 0408815 | BOLT | |
| 66 | 0325913 | WASHER | |
| 67 | 0309219 | CLAMP | |
| 68 | 0237417 | BOLT | |
| 69 | 0208516 | WASHER, SPRING | |
| 100 | 4286780 | KIT, SEAL | |
| 100 | 4316625 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
