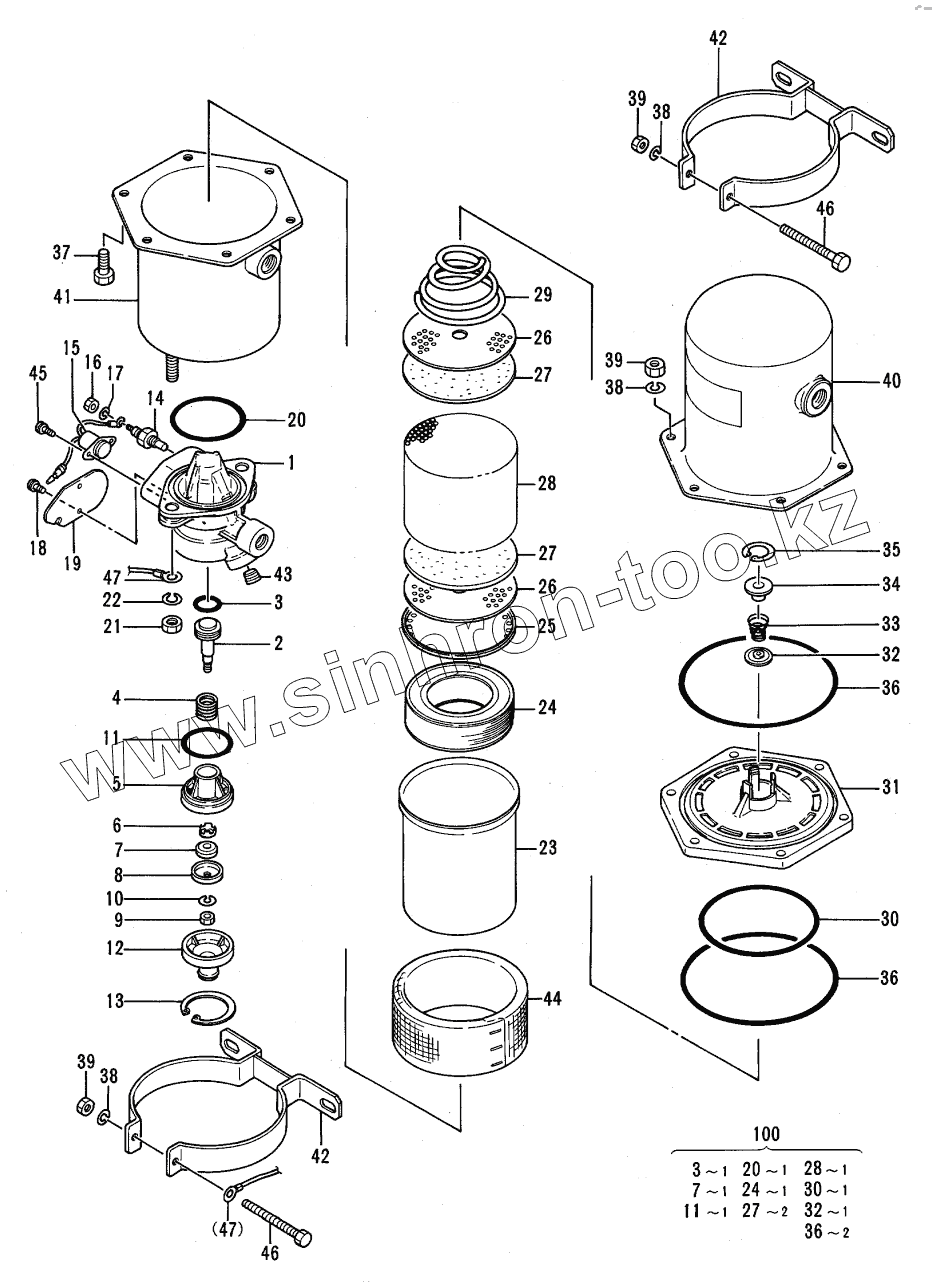

Каталог запасных частей к технике: Hitachi Компоненты EX-160WD. DRIYER, AIR
4216546
1
2
3
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
26
27
27
27
28
28
29
30
30
31
32
32
33
34
35
36
36
36
37
38
38
38
39
39
39
40
41
42
42
43
44
45
46
46
47
47
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4216546 | 4216546 | DRIYER, AIR | |
| 1 | BODY | BODY | |
| 2 | PISTON | PISTON | |
| 3 | O-RING | O-RING | |
| 4 | SPRING | SPRING | |
| 5 | SEAT | SEAT | |
| 6 | PLATE | PLATE | |
| 7 | VALVE | BODY, VALVE | |
| 8 | SUPPORT | SUPPORT | |
| 9 | NUT | NUT | |
| 10 | WASHER | WASHER | |
| 11 | O-RING | O-RING | |
| 12 | CAP | CAP | |
| 13 | RING | RING | |
| 14 | HEATER | HEATER | |
| 15 | THERMOSTAT | THERMOSTAT | |
| 16 | NUT | NUT | |
| 17 | WASHER | WASHER | |
| 18 | SCREW | SCREW | |
| 19 | COVER | COVER | |
| 20 | O-RING | O-RING | |
| 21 | NUT | NUT | |
| 22 | WASHER | WASHER | |
| 23 | HOLDER | HOLDER | |
| 24 | FILTER | FILTER | |
| 25 | HOLDER | HOLDER | |
| 26 | PLATE | PLATE | |
| 27 | SEAT | SEAT | |
| 28 | ELEMENT | BODY | |
| 29 | SPRING | SPRING | |
| 30 | O-RING | O-RING | |
| 31 | HEAD | HEAD | |
| 32 | VALVE | BODY, VALVE | |
| 33 | SPRING | SPRING | |
| 34 | SUPPORT | SUPPORT | |
| 35 | RING | RING | |
| 36 | O-RING | O-RING | |
| 37 | BOLT | BOLT | |
| 38 | WASHER | WASHER | |
| 39 | NUT | NUT | |
| 40 | CHAMBER | CHAMBER, PURGE | |
| 41 | CHAMBER | CHAMBER, PURGE | |
| 42 | BAND | BAND | |
| 43 | PLUG | PLUG | |
| 44 | SEPARATOR | SEPARATOR | |
| 45 | SCREW | SCREW | |
| 46 | BOLT | BOLT | |
| 47 | EARTH | EARTH | |
| 100 | 4235777 | KIT, REPAIR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
