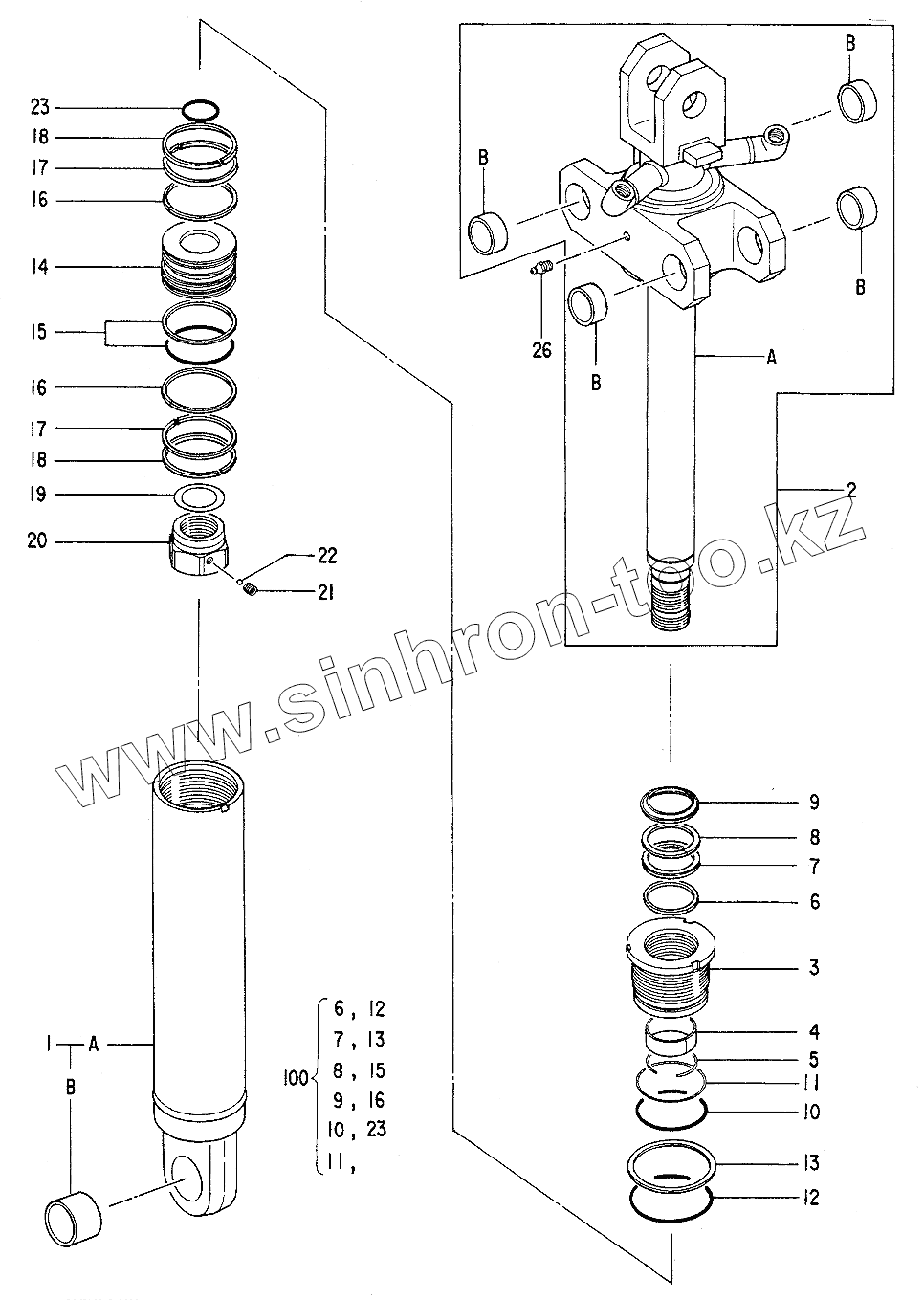

Каталог запасных частей к технике: Hitachi Компоненты EX-120-2. CYL., CLAMSHELL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1A
1B
2
2A
2B
2B
2B
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
16
17
17
18
18
19
20
21
22
23
23
26
100
Позиция на иллюстрации Заводской номер детали Название детали
4288744 4288744 CYL.
1 4323933 TUBE, CYL. ASSY
1A 0496601 TUBE, CYL.
1B 0193014 BUSHING
2 4323934 ROD, PISTON ASSY
2A 0496602 ROD, PISTON
2B 4506146 BUSHING
3 0496603 HEAD, CYL.
4 0310504 BUSHING
5 0240904 RING, RETAINING
6 0409605 RING
7 0240911 PACKING, U-RING
8 0240912 RING, BACK-UP
9 0240910 RING, WIPER
10 А811110 O-RING
11 0310904 RING, BACK-UP
12 А810115 O-RING
13 4039697 WASHER, LOCK
14 0496604 PISTON
15 0225614 RING, SEAL
16 0496605 RING, BACK-UP
17 0310907 RING
18 0310908 RING
19 0409010 SHIM
20 0409011 NUT
21 0309011 SCREW, SET
22 0111707 BALL, STEEL
23 А811055 O-RING
26 J75481 FITTING, GREASE
100 4323935 KIT, SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
