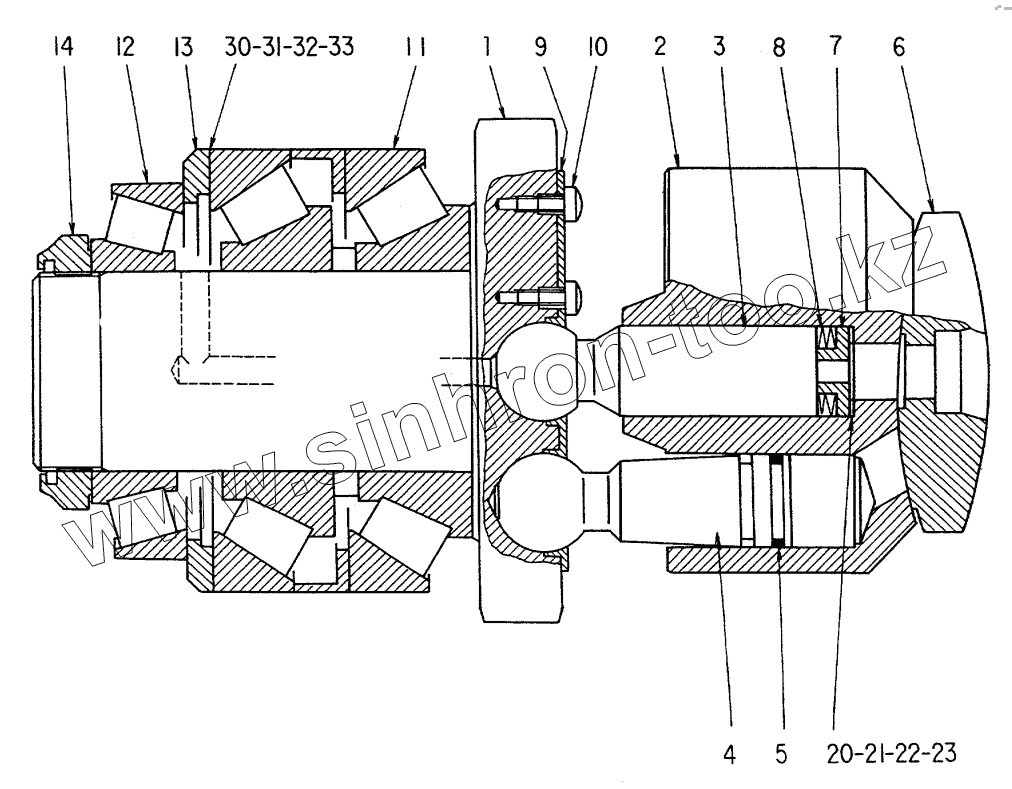

Каталог запасных частей к технике: Hitachi Компоненты EX-120. ROTARY GROUP (IDLER SIDE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4206915
1
2
3
4
5
6
7
8
9
10
11
12
13
14
20
21
22
23
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
4206915 4206915 ROTARY GROUP
1 SHAFT SHAFT
2 BLOCK JUNCTION BLOCK
3 PIN PIN
4 PISTON PISTON
5 RING PISTON RING PISTON
6 PLATE PLATE
7 WASHER WASHER
8 SPRING SPRING
9 PLATE PLATE
10 SCREW SCREW
11 BRG. ROL. BRG. ROL.
12 BRG. ROL. BRG. ROL.
13 SPACER SPACER
14 NUT NUT
20 SHIM0.5 SHIM 0.5
21 SHIM0.3 SHIM 0.3
22 SHIM0.1 SHIM 0.1
23 SHIM0.15 SHIM 0.15
30 SHIM0.5 SHIM 0.5
31 SHIM0.3 SHIM 0.3
32 SHIM0.15 SHIM 0.15
33 SHIM0.1 SHIM 0.1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
