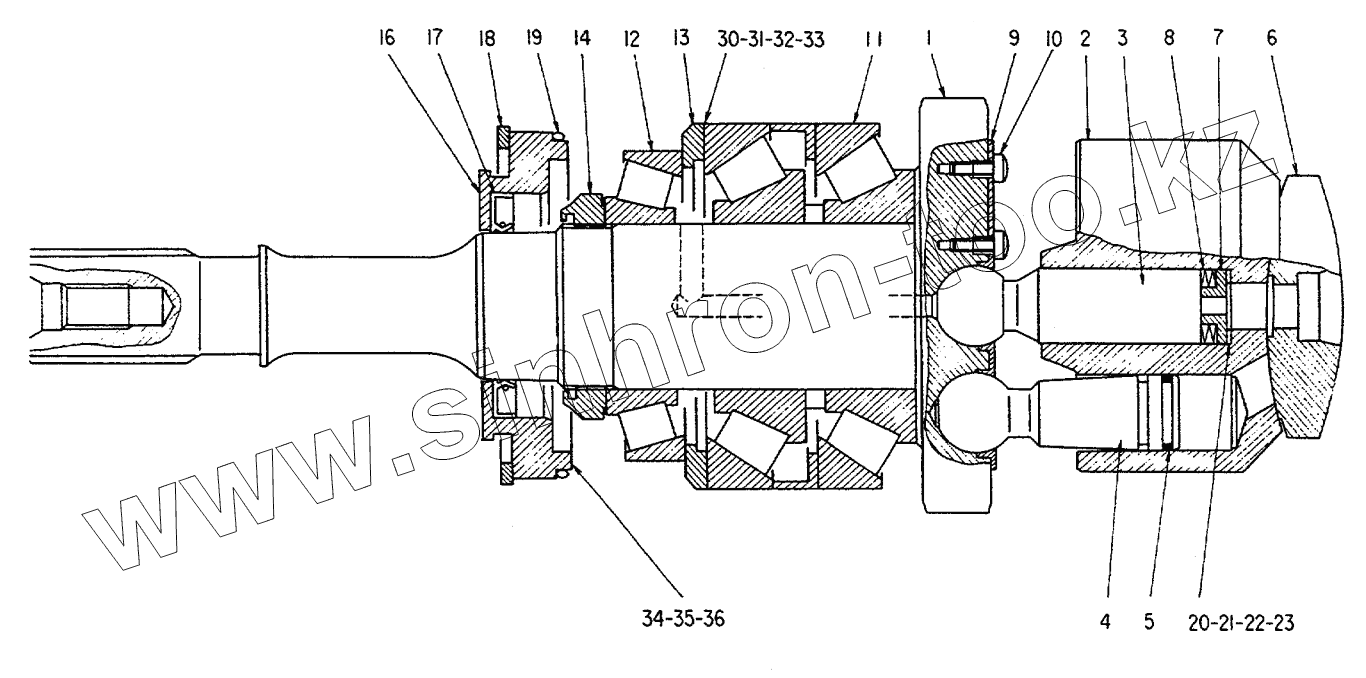

Каталог запасных частей к технике: Hitachi Компоненты EX-120. ROTARY GROUP (DRIVE SIDE)
4206914
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4206914 | 4206914 | ROTARY GROUP | |
| 1 | SHAFT | SHAFT | |
| 2 | BLOCK | JUNCTION BLOCK | |
| 3 | PIN | PIN | |
| 4 | PISTON | PISTON | |
| 5 | RING | RING | |
| 6 | PLATE | PLATE | |
| 7 | WASHER | WASHER | |
| 8 | SPRING | SPRING | |
| 9 | PLATE | PLATE | |
| 10 | SCREW | SCREW | |
| 11 | BRG. ROL. | BRG. ROL. | |
| 12 | BRG. ROL. | BRG. ROL. | |
| 13 | SPACER | SPACER | |
| 14 | NUT | NUT | |
| 16 | 0312101 | CASE | |
| 17 | 0312102 | SEAL, OIL | |
| 18 | 0312103 | RING RETAINING | |
| 19 | A810090 | O-RING | |
| 20 | SHIM0.5 | SHIM 0.5 | |
| 21 | SHIM0.3 | SHIM 0.3 | |
| 22 | SHIM0.1 | SHIM 0.1 | |
| 23 | SHIM0.15 | SHIM 0.15 | |
| 30 | SHIM0.5 | SHIM 0.5 | |
| 31 | SHIM0.3 | SHIM 0.3 | |
| 32 | SHIM0.15 | SHIM 0.15 | |
| 33 | SHIM0.1 | SHIM 0.1 | |
| 34 | SHIM0.3 | SHIM 0.3 | |
| 35 | SHIM0.15 | SHIM 0.15 | |
| 36 | SHIM0.1 | SHIM 0.1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
