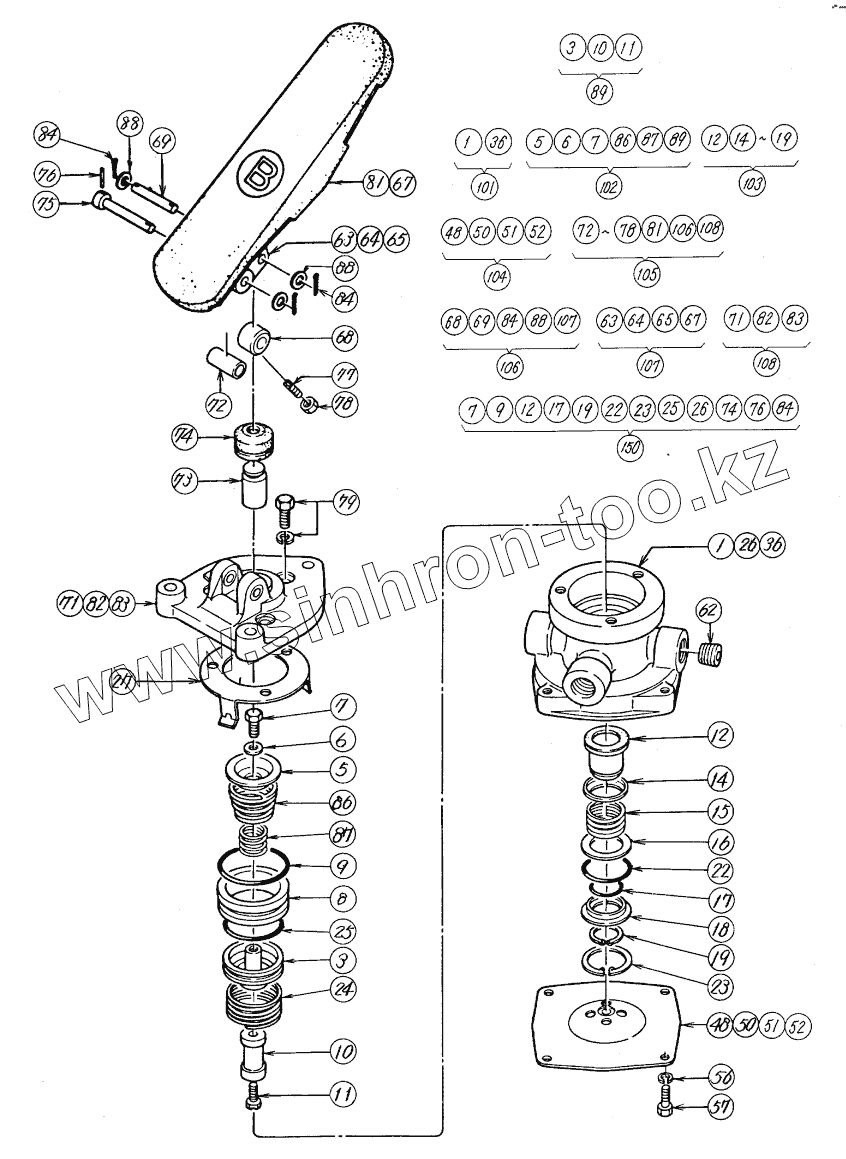

Каталог запасных частей к технике: Hitachi Компоненты EX-100WD. VALVE, BRAKE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4086378
1
1
3
5
5
6
6
7
7
7
8
9
9
9
10
10
11
11
12
12
12
14
14
15
16
17
17
18
19
19
19
22
22
23
23
24
25
25
26
26
27
36
36
48
48
50
50
51
51
52
52
56
57
62
63
63
64
64
65
65
67
67
68
68
69
69
71
71
72
72
73
74
74
75
76
76
77
78
78
79
81
81
82
82
83
83
84
84
84
84
86
86
87
87
88
88
88
89
89
101
102
103
104
105
106
106
107
107
108
108
150
Позиция на иллюстрации Заводской номер детали Название детали
4086378 4086378 VALVE, BRAKE
1 BODY BODY
3 PISTON PISTON
5 0153203 SPRING, SEAT
6 0153204 WASHER
7 0153205 BOLT, LOCKING
8 0153206 BUSHING
9 0153207 O-RING
10 PISTON PISTON
11 SCREW SCREW
12 0153210 VALVE
14 0153211 VALVE, RETAINER
15 0153212 SPRING
16 0153213 WASHER
17 0153214 O-RING
18 0153215 RETAINER
19 0153216 RING, RETAINING
22 0153217 O-RING
23 0153218 RING, RETAINING
24 0153219 SPRING
25 0153220 O-RING
26 0153221 FILTER
27 0153222 RETAINER
36 STEEL STEEL, BALL
48 VALVE BODY, VALVE
50 COVER COVER
51 WASHER WASHER
52 RIVET RIVET
56 0153228 WASHER
57 0153229 BOLT
62 0153230 PROTECTOR
63 NUT NUT
64 PLATE PLATE
65 PEDAL PEDAL
67 BOSS BOSS
68 0153235 ROL.
69 0153236 PIN STRAIGHT
71 PLATE PLATE
72 0153238 COLLAR
73 0153239 PLUNGER
74 0153240 BOOT
75 0153241 PIN
76 0153242 PIN
77 0153243 SET, SCREW
78 0153244 NUT
79 0153245 SCREW
81 0153246 cover, pedal
82 BUSHING BUSHING
83 BUSHING BUSHING
84 0153249 PIN, SPLIT
86 0153250 SPRING
87 0153251 SPRING
88 0153252 MASHER
89 0153253 PISTON ASSY
101 0153254 BODY ASSY
102 0153255 PISTON ASSY
103 0153256 VALVE ASSY
104 0153257 EXHAUST COVER ASSY
105 0153258 PEDAL AND PLATE ASSY
106 0153259 PEDAL ASSY
107 0153260 PEDAL ASSY
108 0153261 PLATE ASSY
150 4107667 KIT, SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
