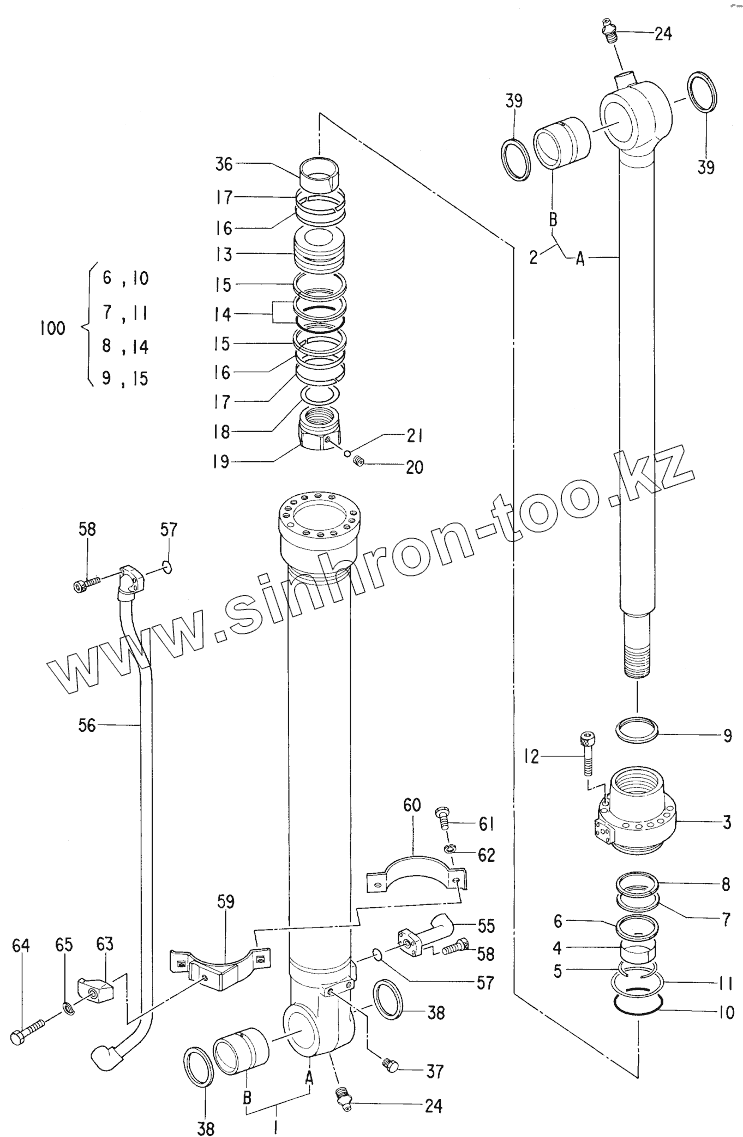

Каталог запасных частей к технике: Hitachi Компоненты EX-100-2. CYL., BUCKET 30001-
4286736
4269538
0310307
0409102
0409101
0310513
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
13
14
14
15
15
15
16
16
17
17
18
19
20
21
24
24
36
37
38
38
38
39
39
39
55
56
57
57
58
58
59
60
61
62
63
64
65
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4286736 | 4286736 | CYL. | |
| 4269538 | 4269538 | CYL., BUCKET | |
| 0310307 | 0310307 | BUSHING, PIN | |
| 0409102 | 0409102 | ROD, PISTON | |
| 0409101 | 0409101 | TUBE, CYL. | |
| 0310513 | 0310513 | BUSHING, PIN | |
| 1 | 4286737 | TUBE, CYL. ASSY | |
| 2 | 4286738 | ROD, PISTON ASSY | |
| 3 | 0409103 | HEAD | |
| 4 | 0310604 | BUSHING | |
| 5 | 4510494 | RING, RETAINING | |
| 6 | 0409104 | RING | |
| 7 | 0225611 | PACKING, U-RING | |
| 8 | 0225612 | RING, BACK-UP | |
| 9 | 0225610 | RING, WIPER | |
| 9 | 0437005 | RING, WIPER | |
| 10 | А811090 | O-RING | |
| 11 | 0310606 | RING, BACK-UP | |
| 12 | 0408805 | BOLT, SOCKET | |
| 13 | 0409106 | PISTON | |
| 14 | 0310608 | RING, SEAL | |
| 15 | 0409107 | RING, BUCK-UP | |
| 16 | 0310609 | RING | |
| 17 | 0310610 | RING, SLIDE | |
| 18 | 0326007 | SHIM | |
| 19 | 0409108 | NUT | |
| 20 | 0310612 | SCREW, SET | |
| 21 | 0111818 | BALL, STEEL | |
| 24 | J75481 | FITTING, GREASE | |
| 36 | 0409109 | BRG. | |
| 37 | 0409110 | BOLT | |
| 38 | 0409111 | RING, WIPER | |
| 38 | 4094086 | SEAL, DUST | |
| 39 | 0409112 | RING, WIPER | |
| 39 | 4065687 | SEAL, DUST | |
| 55 | 0409113 | JOINT | |
| 56 | 0409114 | PIPE | |
| 57 | 4509181 | O-RING | |
| 58 | М340825 | BOLT, SOCKET | |
| 59 | 0409115 | BAND | |
| 60 | 0409116 | BAND | |
| 61 | 0408815 | BOLT | |
| 62 | 0325913 | WASHER | |
| 63 | 0310616 | HOLDER | |
| 64 | 0259509 | BOLT | |
| 65 | 0208516 | WASHER, SPRING | |
| 100 | 4286739 | KIT, SEAL | |
| 100 | 4320994 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
